Автор Тема: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД  (Прочитано 525 раз)

Goran Оффлайн

Re: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД
« Ответ #20 : 31.07.13, 12:36:01 »
  •
Цитата: Amateur от 28.07.13, 21:52:23
... Есть зубчатая муфта(итальянская)...Нужно оформить по ЕСКД....

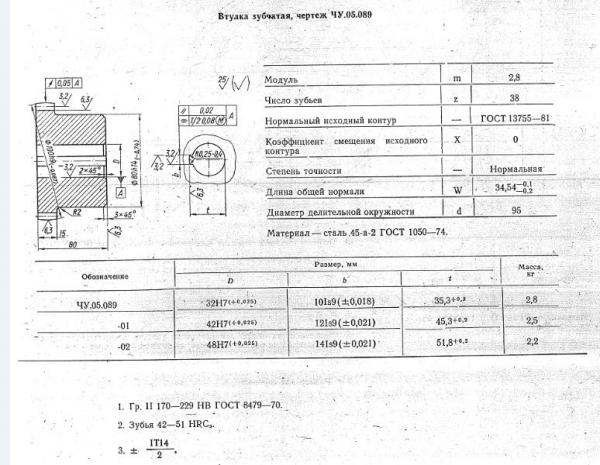

В помощь...для посмотреть
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

Вячеслав Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 601
  • Благодарностей: 28
  • Папи 14, ВЕРТИКАЛЬ 2013, ЛОЦМАН 2013, Рекламный бизнес
  • Репутация: +25/-1
Re: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД
« Ответ #21 : 31.07.13, 13:01:32 »
  •
.
Жизнь держи, как коня за узду!
Поменьше охай и ахай!...
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД
« Ответ #22 : 31.07.13, 16:46:29 »
  •
Вопрос в тему: по радиусу оформлена только окружность выступов, или также и весь профиль зубьев?
Судя по чертежу- так нет. Тогда как же полумуфта качается?
Записан

Вячеслав Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 601
  • Благодарностей: 28
  • Папи 14, ВЕРТИКАЛЬ 2013, ЛОЦМАН 2013, Рекламный бизнес
  • Репутация: +25/-1
Re: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД
« Ответ #23 : 31.07.13, 17:19:26 »
  •
Цитата: Николай от 31.07.13, 16:46:29
Тогда как же полумуфта качается?

За счет офигительного бокового зазора между зубьями полумуфты и обоймы  :shu:
Жизнь держи, как коня за узду!
Поменьше охай и ахай!...
Записан

Goran Оффлайн

Re: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД
« Ответ #24 : 01.08.13, 08:46:24 »
  •
Цитата: Николай от 31.07.13, 16:46:29
Вопрос в тему: по радиусу оформлена только окружность выступов, или также и весь профиль зубьев?
Судя по чертежу- так нет. Тогда как же полумуфта качается?
Что касается самой муфты то производители пишут следующее ө "Компенсация смещений и перекосов валов достигается
относительным перекосом втулок и обойм за счет боковых зазоров между зубьями и выполнения поверхности выступов
зубьев втулок сферической. Перекос оси каждой втулки относительно оси обоймы - не более 1°30'."
 Что касается контактных поверхностей? то вот почитайте ...
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Помогите,пожалуйста, расчитать зубчатую муфту и оформить ее по ЕСКД
« Ответ #25 : 01.08.13, 10:05:29 »
  •
Судя по приложенному описанию, бочкообразность боковой поверхности зуба всё-таки имеется.
Записан

Goran Оффлайн

Цитата: Николай от 01.08.13, 10:05:29
Судя по приложенному описанию, бочкообразность боковой поверхности зуба всё-таки имеется.
Скажем так - имеется возможность "поиметь" бочкообразность боковых поверхностей. А согласно представленных чертежей (изготовителей) - этого не имеется.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан
