Автор Тема: Сборка  (Прочитано 1540 раз)

dmizinchenk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 8
  • Репутация: +0/-0
Сборка
« : 24.04.12, 19:53:05 »
  •
Доброго всем времени суток. Извините, если вдруг оформил тему не в том разделе. Нужна помощь в построении сборки. Объясняю суть: нужно установить соосность штыря пластины и отверстия детали, "упереться" первым цилиндрическим выступом в начало штыря и, наконец, верхней частью коснуться пластины (последнее никак не могу сделать) дабы позже сделаю на приспособлении зажимные механизмы, которые будут прижимать верхний край к данной пластине. Заранее благодарен за отзывчивость и помощь.
Записан

Anton85 Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 142
  • Благодарностей: 6
  • Репутация: +12/-0
Re: Сборка
« Ответ #1 : 25.04.12, 08:19:42 »
  •
так?
Записан

dmizinchenk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 8
  • Репутация: +0/-0
Re: Сборка
« Ответ #2 : 25.04.12, 14:05:15 »
  •
Спасибо, именно так! Теперь понял в чем была фишка: я вместо точки с плоскостью пытался поставить совпадение ребра с плоскостью.
Последнее редактирование: 25.04.12, 14:20:03 от dmizinchenk
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #3 : 03.01.13, 16:47:14 »
  •

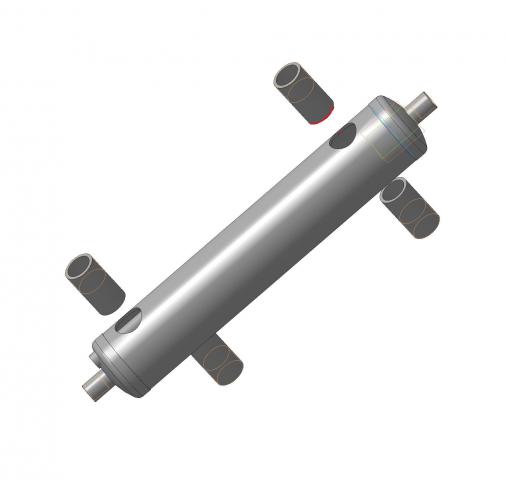

Как мне сделать сопряжение двух деталей?
Необходимо, чтоб ребро нипеля (обозначено красным) совпало с отметкой на внутренней поверхности трубы (обозначено красным).
Папи версия 12.
Записан

dmizinchenk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 8
  • Репутация: +0/-0
Re: Сборка
« Ответ #4 : 03.01.13, 17:07:10 »
  •
Будьте добры, скиньте компас-файлы.
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #5 : 03.01.13, 17:12:14 »
  •
не могу, прислали только фото.
Записан

СВ Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 064
  • Благодарностей: 25
  • Wxp; К5.11...К11
  • Репутация: +15/-8
Re: Сборка
« Ответ #6 : 03.01.13, 17:30:36 »
  •
Цитата: Voyutichi от 03.01.13, 16:47:14
Как мне сделать сопряжение двух деталей?
Необходимо, чтоб ребро нипеля (обозначено красным) совпало с отметкой на внутренней поверхности трубы (обозначено красным).
Не всегда обязательно задавать сопряжения конкретных поверхностей. Многие сопрягают по координатным плоскостям. Можно задать расстояние от "красного" ниппеля до координатной плоскости трубы. А т.к. размеры наверняка должны быть "круглые", то их ("круглые") и задать, иначе получатся с сотками, придётся округлять, а это создаёт проблемы.

 Кстати, для всех смотрящих за этой темой: ниппель с трубой перед сваркой можно состыковать так, что получится в двух местах зазор. Его затем заварят, но - если зазор не заполнить дополнительным элементом "сварной шов", - внешне деталь будет выглядеть с "дырками". Напрашивается конструктивный элемент и команда для него на вроде "Сварной шов". Как, имеются такие команды в братских КАДах?
АСЫ, говорите с новичками на понятном им языке !
+ Благодарностей: 1
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Сборка
« Ответ #7 : 03.01.13, 19:11:58 »
  •
А вы как вырезали отверстия на трубе под ниппеля? Почему соосность не получается использовать?
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Сборка
« Ответ #8 : 03.01.13, 22:32:55 »
  •
В таких случаях на двумерном чертеже определяю соответствующую координату и выставляю  это число "на расстоянии" от торца патрубка до соответствующей плоскости баллона, например, XZ. Если это практическая задача и некогда теоретизировать.А подольше- создать всп. плоскость, проходящую через "красную" точку и совместить с ней патрубок. СВ, для реального устройства, конечно, дробные размеры лучше не применять. Может, это учебная  задача...
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Сборка
« Ответ #9 : 04.01.13, 10:17:34 »
  •
Цитата: Voyutichi от 03.01.13, 16:47:14
... чтоб ребро нипеля (обозначено красным) совпало с отметкой на внутренней поверхности трубы (обозначено красным).
"Соосность" + "Совпадение" ( с отметкой); "Соосность" + "Касание" (с внутренней поверхностью трубы). Только сопрягать нужно не ребро ниппеля, а его торцовую грань.
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #10 : 04.01.13, 12:14:55 »
  •
использовали совпадение торца нипеля с точкой, которую поставили на внутреннем ребре отверствия. Точку поставили на ребре в нужном месте.
Вот только проблема, что когда подвигать отверствием, точка не перемещается вместе с ребром, а остается в пространстве на прежнем месте. Так описали.
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #11 : 04.01.13, 12:24:11 »
  •
и еще спрашивают, как зафирсировать (или точно позиционировать) нипель относительно своей оси вращения.
Нипель может быть изогнут, т.е. иметь колено. Как точно позиционировать это колено (или плоскость, в котором находится это колено) относительно отверствия?
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #12 : 04.01.13, 12:30:44 »
  •
Цитата: Алхимик от 03.01.13, 19:11:58
А вы как вырезали отверстия на трубе под ниппеля? Почему соосность не получается использовать?
соосность использовали, но это не влияет на глубину погружения нипеля в трубу. Надо поместить нипель в трубу на заданную глубину. Но это уже как-бы "отмучили". Теперь надо привязать (зафиксировать) положение нипеля относительно трубы и своей ост вращения, чтоб он встал в определенное положение относительно трубы.
пс. должны прислать фото нипеля коленом.

Вопрос о позиционировании снят.  Применили паралельность координатных плоскостей (нужных). Спасибо за помощь!
Последнее редактирование: 04.01.13, 13:10:25 от Voyutichi
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Сборка
« Ответ #13 : 04.01.13, 12:44:23 »
  •
Цитата: Voyutichi от 04.01.13, 12:24:11
... как зафирсировать (или точно позиционировать) нипель относительно своей оси вращения.
Ниппель у вас сделан деталью? Если да, то у него есть конструктивные (базовые) плоскости. У "трубы" тоже они есть. Их и используйте при позиционировании. Применяйте сопряжения "совпадение", "параллельность" или "перпендикулярность" на выбор. Возможны другие варианты.
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #14 : 04.01.13, 13:09:43 »
  •
Как привязать точку к объекту? Чтоб при перемещении объекта с ним перемещалась и точка.
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Сборка
« Ответ #15 : 04.01.13, 13:27:56 »
  •
Создайте точку в "трубе". Т.е. в самой модели, а не в общей сборки.
А зачем она, точка, вообще нужна? Соосность ниппеля и отверстия в трубе - без проблем. Позиционирование ниппеля относительно своей оси - используйте базовые плоскости. Расстояние от оси трубы до торца ниппеля -  :) (или касание торца ниппеля и внутренней поверхности трубы). Так для чего эта точка нужна?
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #16 : 04.01.13, 13:41:13 »
  •
говорят, что нипель должен занимать позицию относительно трубы. Трубу (диаметр трубы, отверствия, позиция отверствия на трубе может меняться) надо менять, если не привязать к трубе нипель, тогда при смене размеров трубы сборка не пересоберется.

пс. касание торца к внутренней поверхности не подходит, нипельнадо глубже вставлять
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Сборка
« Ответ #17 : 04.01.13, 14:00:47 »
  •
При изменении параметров трубы и отверстия сопряжения "соосность" и "позиционирование " перестроятся. Сопряжение "расстояние" от оси трубы до торца ниппеля - используйте переменную связанную с диаметром трубы или толщиной стенки.
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
Записан

Voyutichi Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Сборка
« Ответ #18 : 04.01.13, 16:11:53 »
  •
Сопряжение "расстояние" от оси трубы до торца ниппеля - используйте переменную связанную с диаметром трубы или толщиной стенки.

С переменными не умеют работать. Точка на модели как раз подходит для сопражения "совпадение точка-плоскость".
Есть еще проблемма: точки, поставленные на модели, не видны на моделях-деталях в сборке. Приходится выбирать в дереве.
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Сборка
« Ответ #19 : 04.01.13, 22:15:07 »
  •

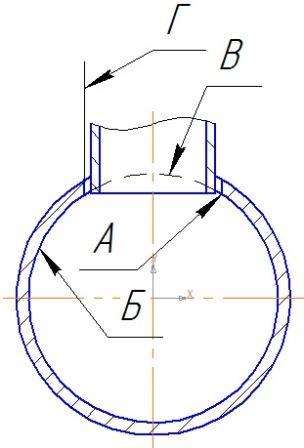

Аргументы убедительные. Значит точка нужна. Я понял какая. Точка А (см. Разрез). Так? Точку эту надо построить в модели трубы. Я об этом уже писал ранее. Она должна быть построена при помощи команды "Построение на пересечении объектов". Одним объектом будет служить сплайн В полученный пересечением отверстия Г и внутренней поверхностью трубы Б. Вторым объектом будет вспомогательная плоскость проходящая через ось отверстия перпендикулярная оси трубы. Получите точку. Она будет "привязана" к параметрам трубы и отверстия. В общей сборки наложите сопряжение "совпадение" торцовой грани ниппеля с этой точкой.
Чтобы точки поставленные в компонентах были видны в сборки их надо "показать" (см. Видимость).
Ну вроде всё. К сожалению большего показать не могу. Увы, Демо.
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан
