Автор Тема: Кинематическая операция дает странный результат  (Прочитано 421 раз)

Сabinetmaker Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Кинематическая операция дает странный результат
« : 31.07.13, 22:33:01 »
  •
Построение детали с помощью кинематической операции дает непонятный результат.
Суть в следующем.
Создается эскиз -- замкнутый контур из линий и окружностей.
Создается второй эскиз -- простой прямоугольник.
С помощью команды "кинематическая операция" прямоугольник выдавливается вдоль контура (первого эскиза). Движение сечения -- ортогонально траектории. Получается деталь -- небольшая простенькая рамочка из прямых и радиусных участков.
Создаем чертеж и пытаемся образмерить полученую деталь. И вот что получается. Наружный контур детали (тот что совпадает с первым эскизом) можно образмерить проставлением радиусов. А внутренний контур детали, тот что является подобием первого эскиза уже нельзя образмерить радиусами, так как вместо дуг там получились кривые из точек.
Т.е. получается, что при построении, на полученном теле, дуги преобразовались в кривые.
Кстати тот же результат дает и применение кинематической операции при выдавливании эскиза вдоль граней другого тела.
Как это обойти, и получать при построении именно дуги пригодные для образмеривания?
Записан

Виктор 1987 Оффлайн

  • ****
  • Активный участник
  • Сообщений: 345
  • Благодарностей: 16
  • К14
  • Репутация: +10/-2
Re: Кинематическая операция дает странный результат
« Ответ #1 : 01.08.13, 06:16:50 »
  •

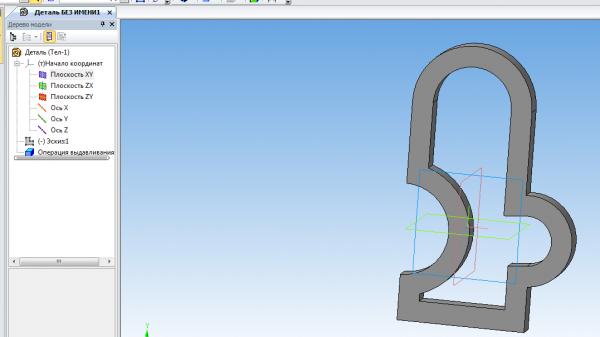

Построить это изделие с помощью операции выдавливания. Выполните построение двух замкнутых контуров в эскизе и выдавите этот эскиз на заданное расстояние.
Умен ты или глуп, велик ты или мал, не знаем мы пока ты слова не сказал.(Саади)
Записан

niklas Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 330
  • Благодарностей: 14
  • Репутация: +7/-6
Re: Кинематическая операция дает странный результат
« Ответ #2 : 01.08.13, 08:14:47 »
  •
Можно и выдавливанием, однако хотелось бы что-бы при кинематической операции, таки результат совпадал с формой направляющей кривой. В этом случае операция выдавливания подходит, а если исходный контур не прямоугольник??? Как выдавливать будете??? Может быть даже и в операции по сечениям, при расположении сечений к примеру на окружности, тоже получалась бы фигура очертанная радиусами
Записан

Goran Оффлайн

Re: Кинематическая операция дает странный результат
« Ответ #3 : 01.08.13, 08:41:18 »
  •
Цитата: niklas от 01.08.13, 08:14:47
...однако хотелось бы что-бы ...получалась бы фигура очертанная радиусами
Апроксимируйте кривую контура и Папи будет Вам проставлять радиусы.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

Starik Оффлайн

  • *
  • Модератор Форума
  • В Зале славы
  • Гуру
  • Сообщений: 3 408
  • Благодарностей: 68
  • Эх, какие наши годы :-)))
    • WWW
  • Репутация: +53/-6
Re: Кинематическая операция дает странный результат
« Ответ #4 : 01.08.13, 08:52:10 »
  •
Я в таких случаях накладываю дугу по трем точкам из тонкой линии. Она совпадает на 100%. И размер к ней цепляется. Геморой конечео, но не так часто это делать приходиться.
На работе Win XP SP3; Дома Win 7, home. Браузер - Opera 12.15 везде. На работе Папи V13 СП2. Дома Папи 13 Home СП2. (Продлен 10.11.2012) (12.09.2012 СП2)
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: Кинематическая операция дает странный результат
« Ответ #5 : 01.08.13, 09:10:37 »
  •
Сabinetmaker, выложите эскиз или модель.
тензодатчики и другие весовые компоненты
Записан

Сabinetmaker Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Re: Кинематическая операция дает странный результат
« Ответ #6 : 01.08.13, 11:20:01 »
  •
Цитата: Starik от 01.08.13, 08:52:10
Я в таких случаях накладываю дугу по трем точкам из тонкой линии. Она совпадает на 100%. И размер к ней цепляется. Геморой конечео, но не так часто это делать приходиться.
Как один из вариантов решения, этот способ подошел бы.
Но что делать, если дуг много? Хотелось бы все-таки при построении получить правильную деталь.
Тем более, что в старых версиях все работало правильно (сам не проверял, только спрашивал у колег).

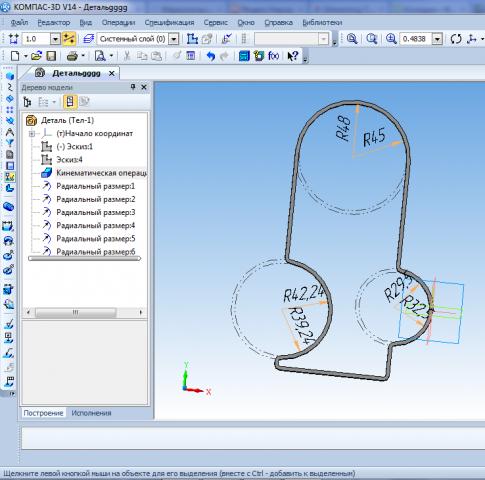

Выкладываю файл. Хотя там все просто. Два эскиза и одна операция.
Записан

студент Оффлайн

  • ****
  • В Зале славы
  • Активный участник
  • Сообщений: 279
  • Благодарностей: 19
  • Kompas 3D V13 SP2 Home; Pro|ENGINEER WF 4
  • Репутация: +12/-0
Re: Кинематическая операция дает странный результат
« Ответ #7 : 01.08.13, 11:39:31 »
  •

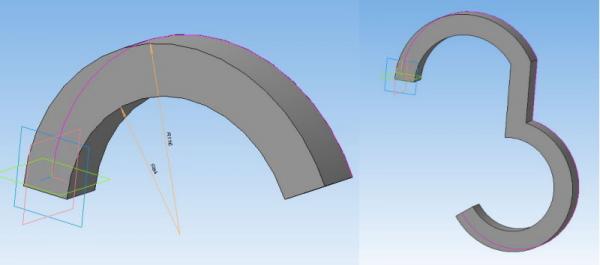

В 13 версии все в порядке.
Всѧ землѧ наша велика и ѡбилна. а нарѧда въ неи нѣтъ. да поидете кнѧжит и володѣть нами.
Записан

Сabinetmaker Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Re: Кинематическая операция дает странный результат
« Ответ #8 : 01.08.13, 12:03:10 »
  •
Выходит, что в 14 версии кинематическая операция работает не корректно.
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: Кинематическая операция дает странный результат
« Ответ #9 : 01.08.13, 12:09:24 »
  •
Цитата: студент от 01.08.13, 11:39:31
В 13 версии все в порядке.
Вы с нуля нарисовали или с эскиза от Сabinetmaker ?

b]Сabinetmaker[/b], выложите модель в 13 версии или младше.
тензодатчики и другие весовые компоненты
Записан

Maxxx Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 235
  • Благодарностей: 4
    • WWW
  • Репутация: +4/-0
Re: Кинематическая операция дает странный результат
« Ответ #10 : 01.08.13, 12:32:53 »
  •
а смысл? до 14 версии эта функция работала корректно (т.е. при построении кинематической операции по дуге все ребра были тоже дугами), а вот в 14 получаемые ребра стали не дугами, а кривыми нурбс.
Записан

Boriss Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 60
  • Благодарностей: 31
  • Репутация: +4/-0
Re: Кинематическая операция дает странный результат
« Ответ #11 : 01.08.13, 12:49:01 »
  •
Цитировать
а смысл? до 14 версии эта функция работала корректно (т.е. при построении кинематической операции по дуге все ребра были тоже дугами), а вот в 14 получаемые ребра стали не дугами, а кривыми нурбс.
вы ошибаетесь, также как студент и Сabinetmaker ...
кинематика по дуге и кинематика по отрезку и не касательной дуге - это разные ситуации... тщательней надо анализировать...
+ Благодарностей: 1
Записан

Вячеслав Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 601
  • Благодарностей: 28
  • Папи 14, ВЕРТИКАЛЬ 2013, ЛОЦМАН 2013, Рекламный бизнес
  • Репутация: +25/-1
Re: Кинематическая операция дает странный результат
« Ответ #12 : 01.08.13, 13:07:46 »
  •
Цитата: Сabinetmaker от 01.08.13, 12:03:10
Выходит, что в 14 версии кинематическая операция работает не корректно.

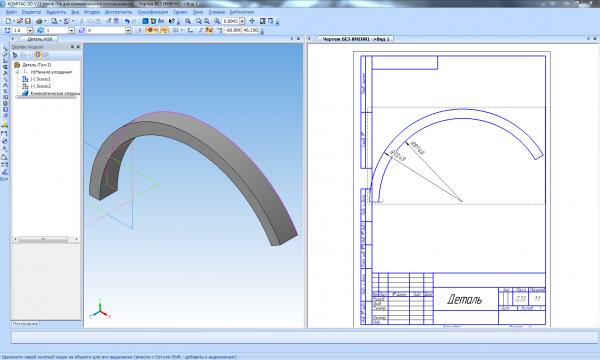

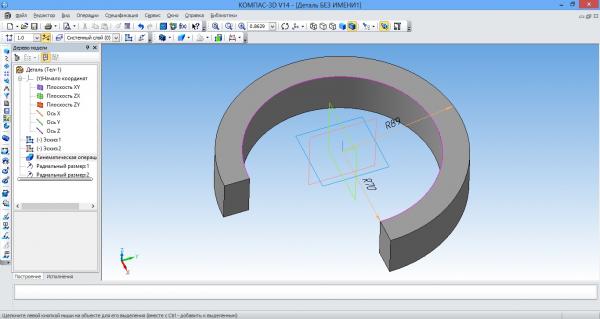

Построил в 14. Всё в порядке. Всё работает.
Движение сечения: 1) с сохранением угла наклона и 2) ортогонально траектории.
Результат в обоих случаях тождественный.

P.S.  Всегда удивляет меня безапелляционность суждений: операция работает некорректно. :um: Приговор райсуда... >:(
Жизнь держи, как коня за узду!
Поменьше охай и ахай!...
Записан

Сabinetmaker Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Re: Кинематическая операция дает странный результат
« Ответ #13 : 01.08.13, 13:49:03 »
  •
Цитировать
Построил в 14. Всё в порядке. Всё работает.
Движение сечения: 1) с сохранением угла наклона и 2) ортогонально траектории.
Результат в обоих случаях тождественный.

P.S.  Всегда удивляет меня безапелляционность суждений: операция работает некорректно.  Приговор райсуда...

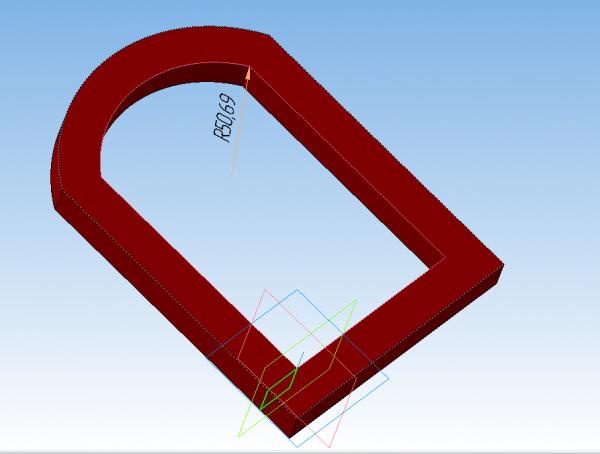

По одной отдельно взятой дуге выдавливает правильно.
Но стоит добавить к дуге отрезок и дугу, и операция работает неправильно.


Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Кинематическая операция дает странный результат
« Ответ #14 : 01.08.13, 14:04:13 »
  •
Всё строится правильно, нужна траектория с соединением элементов по касательной.
Записан

Maxxx Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 235
  • Благодарностей: 4
    • WWW
  • Репутация: +4/-0
Re: Кинематическая операция дает странный результат
« Ответ #15 : 01.08.13, 14:23:49 »
  •
Ну а если не по касательной?
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Кинематическая операция дает странный результат
« Ответ #16 : 01.08.13, 16:09:53 »
  •
Цитата: Maxxx от 01.08.13, 14:23:49
Ну а если не по касательной?
Тогда подумайте, что должно произойти в месте, где сечение в одной точке, резко меняет направление на 90 градусов?
Получается разрыв и пересечение.
+ Благодарностей: 1
Записан

Maxxx Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 235
  • Благодарностей: 4
    • WWW
  • Репутация: +4/-0
Re: Кинематическая операция дает странный результат
« Ответ #17 : 01.08.13, 16:30:50 »
  •

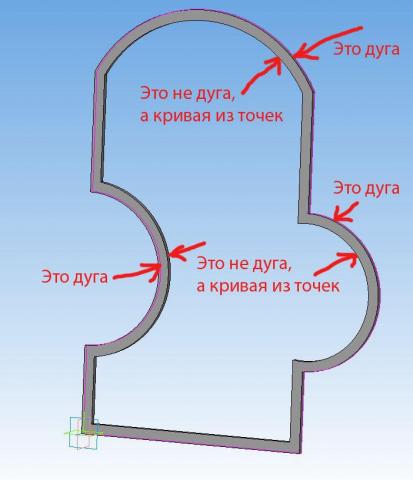

Мы наверное о разном говорим. Вот конкретный пример. Та грань что идет по эскизу - дуга, грань которая образована операцией - не дуга, а кривая по точкам, и соответственно размер радиуса на чертеже не поставить (разве что как писал в теме выше многоуважаемый Starik, но это обходные пути...)
Записан

студент Оффлайн

  • ****
  • В Зале славы
  • Активный участник
  • Сообщений: 279
  • Благодарностей: 19
  • Kompas 3D V13 SP2 Home; Pro|ENGINEER WF 4
  • Репутация: +12/-0
Re: Кинематическая операция дает странный результат
« Ответ #18 : 01.08.13, 16:45:39 »
  •
Цитата: Boriss от 01.08.13, 12:49:01
вы ошибаетесь, также как студент и Сabinetmaker ...
Да, осознал, каюсь
Всѧ землѧ наша велика и ѡбилна. а нарѧда въ неи нѣтъ. да поидете кнѧжит и володѣть нами.
Записан

студент Оффлайн

  • ****
  • В Зале славы
  • Активный участник
  • Сообщений: 279
  • Благодарностей: 19
  • Kompas 3D V13 SP2 Home; Pro|ENGINEER WF 4
  • Репутация: +12/-0
Re: Кинематическая операция дает странный результат
« Ответ #19 : 01.08.13, 16:50:00 »
  •
Цитата: Maxxx от 01.08.13, 16:30:50
Мы наверное о разном говорим. Вот конкретный пример. Та грань что идет по эскизу - дуга, грань которая образована операцией - не дуга, а кривая по точкам, и соответственно размер радиуса на чертеже не поставить (разве что как писал в теме выше многоуважаемый Starik, но это обходные пути...)
А теперь прямо в этой детали протяните такое же сечение, но только по дуге, а не по всей траектории. Увидите что границы тел, в том месте где проблема, не совпадают. То есть при протягивании по всей траектории действительно не дуга получается. Поэтому и размер не ставит. А вот почему так? хз

Думается мне, что при переходе от прямой к дуге (которая не касательна прямой) сечение никак не может стать сразу ортогонально этому участку траектории (дуге) - вот и результат. Как то так.
Всѧ землѧ наша велика и ѡбилна. а нарѧда въ неи нѣтъ. да поидете кнѧжит и володѣть нами.
Записан
