Автор Тема: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х  (Прочитано 333 раз)

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« : 27.06.13, 15:20:37 »
  •
Устроили на раб. месте праздник  - с гиканьем и улюлюканьем перешли на 64х разрядный Папи версии 14 SP1.
Так отметили выход в свет 64х разрядной приборостроительной конфигурации, а значит Библиотеки конвертеров данных eCAD-Папи.

Появились вопросы:
1.   3D-конвертер eCAD-Папи забывает строить модель печатной платы для 3D модели сборки платы (проверял для P-CAD –Папи). Работаем как обычно:
- генерируем BRD и PRO;
-задаем таблицу соответствия для реалистичных моделей;
-запускаем на “построить  плату”.

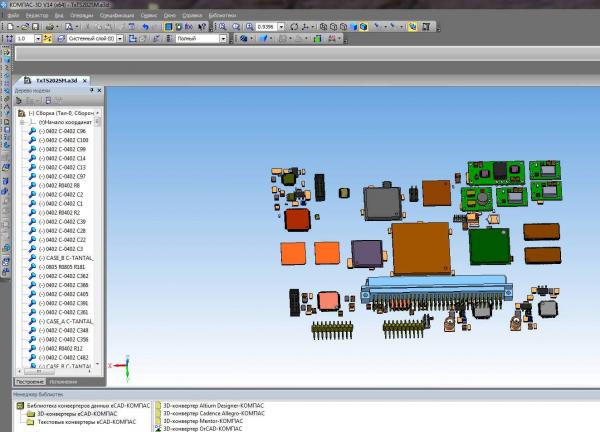

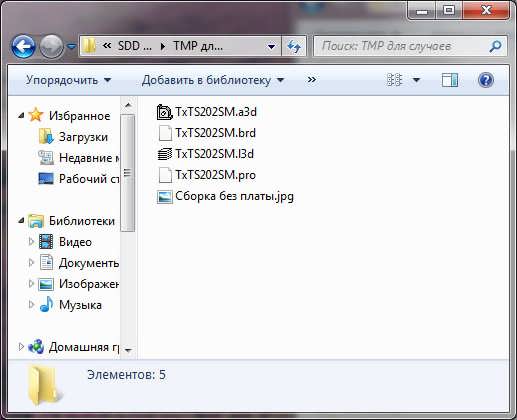

Конвертер расставляет модели РЭ компонентов без модели печатной платы. Нет печатной платы  ни в дереве сборки, ни в папке с исходными файлами. Сборка платы получается смешная (см. рис.)

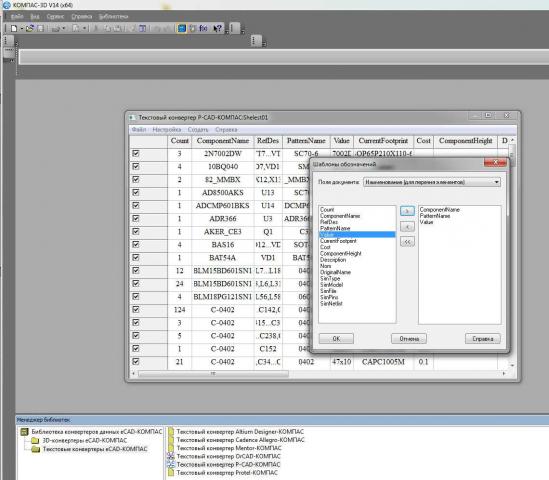

2.   Текстовый конвертер eCAD-Папи тоже “забывчивый”. Забывает настроенные Шаблоны обозначений:
- загружаем bom-файл;
- далее Настройка->Шаблоны. Задаем их (см. рис.) и жмем ОК. Все, казалось бы шаблоны заданны.

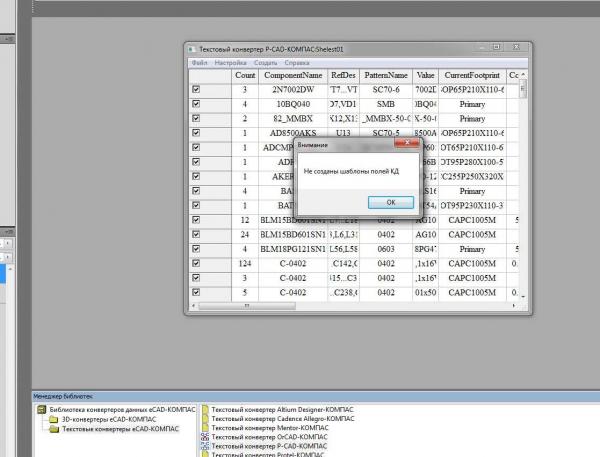

-пытаемся Создать->Объекты спецификации, но получаем сообщение конвертера о том, что шаблонов нет их (см. рис.). Все.

Как бы поправить?
Записан

Noiman Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 9
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #1 : 27.06.13, 15:33:01 »
  •
Странно. Такие ошибки конвертера уже видел раньше, но они были исправлены. Сейчас в 32-разрядном компасе v14 создаем платы без проблем. А теперь они же возвращаются...
Записан

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #2 : 27.06.13, 15:38:35 »
  •
Верно, эти ошибки были в бета-версии Папи 14 конвертера.
Эх, оптимист я. Надеюсь, что и в 64х разрядном конвертере будет все замечательно.
-----
Да! В 32х разрядном конвертере уже верно заносит все БЦО в примечания спецификации
Записан

Mike K Оффлайн

  • *
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #3 : 27.06.13, 15:48:57 »
  •
Да кстати, встречались какие-то подобные глюки раньше, сейчас их нет, по крайней мере в 32-битной. Теперь вот и думай переходить на 64 или нет, нужен нормально-рабочий конвертер eCAD-Папи, у нас без него никак.
To Buch: Я думаю Вам стоит обратиться в тех. поддержку. Если 32-битная избавлена от этих глюков, может они быстренько поправят и в 64-битной.
Записан

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #4 : 27.06.13, 15:54:06 »
  •
Попытаюсь снова донести все в ТП.
Но как будет скоро... Время отпусков знаете-ли :)
Записан

Leo Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 161
  • Благодарностей: 8
    • WWW
  • Репутация: +8/-2
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #5 : 27.06.13, 16:12:55 »
  •
У меня 14СП1 (правда 32 разряда сейчас) - вроде никаких шаблонов конвертер не забыает...только что проверил. Может, при перестановке компаса убились старые конфиги? Или еще что-то, связанное с доступом.

Что касается 3Д, то тут пока неясно - у меня такое тоже было, хотя механизм работы не менялся уже давно. Похоже, есть какие-то проблемы с точностью построения контура в эскизе платы - где-то маленький разрыв, который в прежней версии Папиа мог не восприниматься, а при росте точности - дает ошибку.
Записан

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #6 : 27.06.13, 17:00:58 »
  •
Цитата: Leo от 27.06.13, 16:12:55
У меня 14СП1 (правда 32 разряда сейчас) - вроде никаких шаблонов конвертер не забыает...только что проверил.

Проблема проявилась в 64х разрядной версии конвертера. Если откатиться к 32х разрядной версии конвертера, то снова работает верно. Проверяли на нескольких компьютерах. И сетевых и локальных.


Цитата: Leo от 27.06.13, 16:12:55

Что касается 3Д, то тут пока неясно - у меня такое тоже было, хотя механизм работы не менялся уже давно. Похоже, есть какие-то проблемы с точностью построения контура в эскизе платы - где-то маленький разрыв, который в прежней версии Папиа мог не восприниматься, а при росте точности - дает ошибку.

Сейчас попробую пересоздать контур печатной платы инструментом P-CAD - "Place board outline". Что бы гарантированно без разрывов, и прислать новые PRO и BRD.
Записан

2VMS Онлайн

  • *****
  • Завсегдатай
  • Сообщений: 981
  • Благодарностей: 63
  • Win7 64bit Professional Папи-3D V13 Home SP2
  • Репутация: +11/-2
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #7 : 27.06.13, 17:17:17 »
  •
Цитата: Leo от 27.06.13, 16:12:55
Что касается 3Д, то тут пока неясно - у меня такое тоже было, хотя механизм работы не менялся уже давно. Похоже, есть какие-то проблемы с точностью построения контура в эскизе платы - где-то маленький разрыв, который в прежней версии Папиа мог не восприниматься, а при росте точности - дает ошибку.

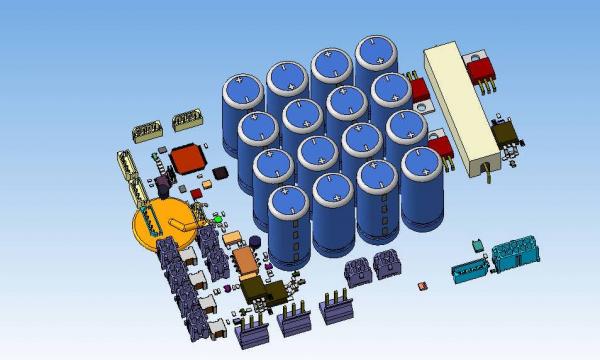

У меня была одна плата, где никак не хотела строиться 3Д модель, элементы болтались в воздухе. Создавал контур платы заново, всё равно 3Д модель платы не строилась ни с реалистическими, ни с условными компонентами. Плату разводил не я. Появится четырнадцатый Хомяк попробую создать плату с разводкой заново.
Записан

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #8 : 27.06.13, 18:19:58 »
  •
Цитата: Buch от 27.06.13, 17:00:58

Сейчас попробую пересоздать контур печатной платы инструментом P-CAD - "Place board outline". Что бы гарантированно без разрывов, и прислать новые PRO и BRD.

Гарантированно контур в печатной плате замкнут (файлы прикрепил).

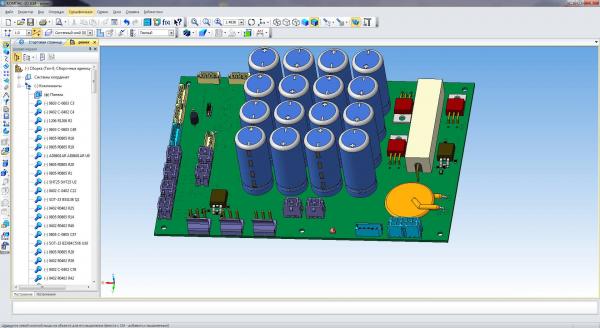

Без проблем и верно сборка платы собралась в 32 разрядной версии конвертера.
Не верно собралась в 64х разрядной версии конвертера.

Записан

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #9 : 18.07.13, 12:24:37 »
  •
Слегка разобрался.
Переустановил Папи 14 SP1 x64  из «обновленных» ссылок.
Пробовал работу с конвертером на нескольких компьютерах.

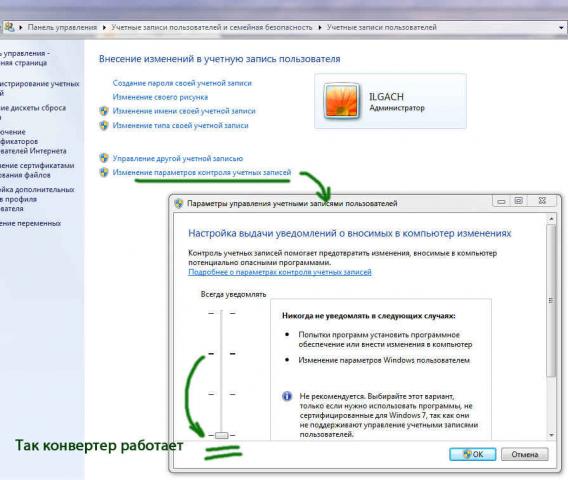

Выяснил следующее: Конвертер строить модель печатной платы для 3D модели сборки платы, только если в настройках Windows 7 отключён «Контроль учета записей» (см. рис.).

Это приемчик подходит и для текстового конвертера.
Он в последней версии не хотел запоминать настройки Шаблонов в промежуточной таблице. Но если отключить управление учетными записями, начитает запоминать и создавать СП.

Правда Windows 7 этого не рекомендует, да и не каждом раб.месте  это позволит делать системный администратор. Ну как временный способ возможно подойдет.

Иными словами очень хотелось бы, чтобы конвертер работал. В ТП сообщил.
Записан

2VMS Онлайн

  • *****
  • Завсегдатай
  • Сообщений: 981
  • Благодарностей: 63
  • Win7 64bit Professional Папи-3D V13 Home SP2
  • Репутация: +11/-2
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #10 : 18.07.13, 12:36:10 »
  •
Управление учётными записями рекомендовали отключать ещё в Висте, в ней предупреждения начинали доставать, так, что компьютер хотелось растоптать ногами. У меня в WIn 7 x64 он был отключён сразу при установке. До сих пор не чувствую ни какого дискомфорта.
Записан

Noiman Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 9
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #11 : 18.07.13, 14:03:12 »
  •
Здравствуйте. Отключать контроль учета записей только для работы с конвертером было бы крайне нежелательно. На мой взгляд было бы правильнее, чтобы конвертер поддерживал с ним работу, как это делают остальные программы. Система безопасности в Windows все-таки не просто так введена и бывает очень полезна.
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #12 : 18.07.13, 14:18:47 »
  •
Попробуйте сделать так.
- включите Контроль учётных записей

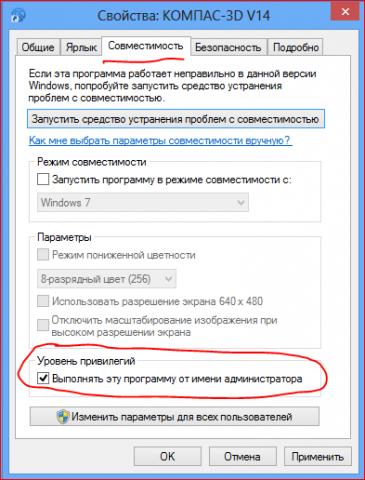

- для компаса включите администраторские привелегии (см. рис)
- поработайте со всякими проблемными файлами и закройте программу
- отключите администраторские привелегии и снова запустите программу. Должно всё нормально заработать.
Если не получится, то оставьте администраторский режим для компаса - это всё таки безопаснее чем лишать всю систему зашиты.
Записан

Buch Оффлайн

  • ***
  • В Зале славы
  •
  • Участник
  • Сообщений: 129
  • Благодарностей: 10
  • Репутация: +0/-0
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #13 : 18.07.13, 14:22:04 »
  •
Цитата: YNA от 18.07.13, 14:18:47
Попробуйте сделать так.
...
Спасибо.
Пробовал. Но пока работает только если откл. контроль
Записан

2VMS Онлайн

  • *****
  • Завсегдатай
  • Сообщений: 981
  • Благодарностей: 63
  • Win7 64bit Professional Папи-3D V13 Home SP2
  • Репутация: +11/-2
Re: Конвертеры забывают: 3D-модель печ.платы, а текстовый шаблоны. Для К.14-64х
« Ответ #14 : 18.07.13, 14:25:08 »
  •
Кстати, интересная особенность Win8, что при отключении UAC некоторые приложения Metro не будут работать.
Записан
