Автор Тема: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку  (Прочитано 571 раз)

firefli Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 30
  • Репутация: +0/-1
Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« : 19.12.12, 12:40:29 »
  •
Здравствуйте.

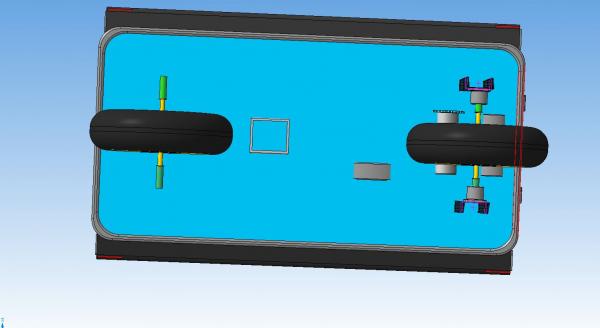

Вопрос в следующем: через голубую плоскость проступают серые детали,в этих местах нужно сделать прорези на самой плоскости ,как их разметить по лёгкому? Можно ли их разметить по готовым проступившим контурам самой сборки? Спасибо
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« Ответ #1 : 19.12.12, 12:46:55 »
  •
У меня похожая задача была. Разложил сборку на проекции, скопировал, или обвёл с необходимым зазором выступающие детали и получившиеся контура вставил как эскиз для вырезания в необходимую деталь.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« Ответ #2 : 19.12.12, 12:47:54 »
  •
Почитайте в справке операцию "Вычесть компоненты".

Она позволяет вырезать отверстия по габаритам пересечения деталей + есть возможность задать коэффициент и в детали вырежится объем больше базового. Жаль только что коэффициент задается в % выражении(.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Разметка технологических отверстий и вырезов на поверхности
« Ответ #3 : 19.12.12, 12:59:06 »
  •
Проще всего воспользоваться инструментом "Кривая пересечения поверхностей". Так вы получите все контуры пересечения.
Потом удалить части поверхности внутри контуров инструментом "Удалить грани".

P.S. Что с форумом стало? Зайти под своим профилем - ужас! Что бы ответить на сообщение - нужно обязательно поменять название темы. >:(
Записан

firefli Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 30
  • Репутация: +0/-1
Re: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« Ответ #4 : 19.12.12, 13:01:14 »
  •
Пропишите путь в справку где находится "Вычесть компоненты". ,не найду никак
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« Ответ #5 : 19.12.12, 13:15:26 »
  •
Обычно не ищу команды в справке если они и так видны в рабочем окне.

В замен использую сочетании клавиш "shift+f1" и появившемся курсором кликаю по команде. После чего открывается справка по команде в которую мы кликнули.

П.С. кроме операции пересечение объектов можно использовать "Линию очерка", но это уже для виртуозов))) Я ей пока не пользовался.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

Ferymm Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 65
  • Благодарностей: 3
  • Репутация: +0/-0
Re: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« Ответ #6 : 22.12.12, 13:18:47 »
  •
Ещё можно использовать команду "спроецировать объект". Создаём эскиз в плоскости дна, проецируем выступающие грани в эскиз, редактируем, вырезаем отверстия. Вроде всё "по-лёгкому"  88))
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Разметка технологических отверстий и вырезов на поверхности .наложение на сборку
« Ответ #7 : 22.12.12, 13:21:13 »
  •
Ключевое слово:
Цитата: Ferymm от 22.12.12, 13:18:47
Вроде всё "по-лёгкому"  88))
При практически любом перемещении детали или изменении геометрии проекция выдаст ошибку.

В 14 версии работу с проецированием говорят подправили.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан
