Автор Тема: Чертеж бабки  (Прочитано 296 раз)

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Чертеж бабки
« : 01.08.13, 13:29:28 »
  •
Здравствуйте помогите пожалуйста у кого-нибудь есть чертеж задней бабки необходимо сделать аналог вот сижу мучаюсь.
Записан

Вячеслав Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 601
  • Благодарностей: 28
  • Папи 14, ВЕРТИКАЛЬ 2013, ЛОЦМАН 2013, Рекламный бизнес
  • Репутация: +25/-1
Re: Чертеж бабки
« Ответ #1 : 01.08.13, 14:33:23 »
  •
http://images.yandex.ua/yandsearch?text=%D1%87%D0%B5%D1%80%D1%82%D0%B5%D0%B6%20%D0%B7%D0%B0%D0%B4%D0%BD%D0%B5%D0%B9%20%D0%B1%D0%B0%D0%B1%D0%BA%D0%B8&stype=image&lr=147&noreask=1&source=wiz

любые, какие вам нравятся - выбирайте
Жизнь держи, как коня за узду!
Поменьше охай и ахай!...
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Чертеж бабки
« Ответ #2 : 02.08.13, 05:51:55 »
  •
Все эти сайты предлагают или купить или картинки без масштаба и размеров только смысл от этого.
Записан

Kirilius83 Оффлайн

  • *******
  •
  • Гуру
  • Сообщений: 1 526
  • Благодарностей: 38
  • Репутация: +30/-7
Re: Чертеж бабки
« Ответ #3 : 02.08.13, 08:24:34 »
  •
как какой? конструкция видна? чего вам еще надо?)))))
вам же всеравно её куда-то встроить надо, вот от туда размеры и будут плясать. + задан размер инструментального конуса (от него зависит размер пиноли), и ход пиноли.
ну а подробнее - подойдите к токарному станку и замерьте))))
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Чертеж бабки
« Ответ #4 : 02.08.13, 11:22:49 »
  •
Цитата: Kirilius83 от 02.08.13, 08:24:34
как какой? конструкция видна? чего вам еще надо?)))))
вам же всеравно её куда-то встроить надо, вот от туда размеры и будут плясать. + задан размер инструментального конуса (от него зависит размер пиноли), и ход пиноли.
ну а подробнее - подойдите к токарному станку и замерьте))))

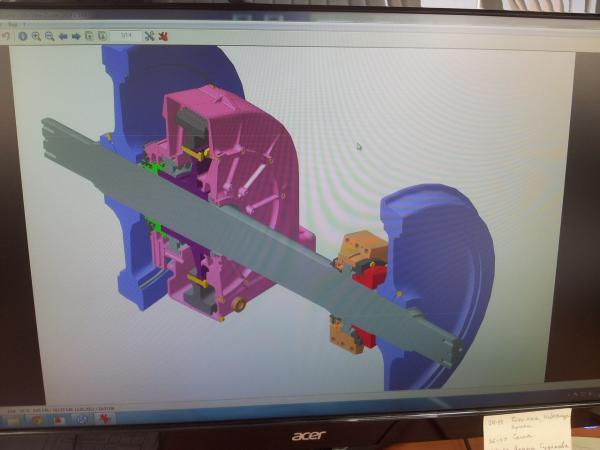

Суть задания нужно спроектировать стенд для испытания радиального и торцевого биения оси колесной пары с навешенными деталями зубч колесо, корпус редуктора, колеса и т.д. На оси имеются центровочные отверстия в которые и нужно вставить центра. Сейчас пытаюсь сообразить какие нужно выбрать центра потому что вся эта конструкция весит порядка 4 тонн. Если бы был чертеж с характеристиками бабки то можно было бы спроектировать только каркас стенда, исходя из массы которую можно закреплять в этих центрах. Спросить у коллег нет возможности никто раньше этим не занимался и ничего об этом не знает.
Если знаете, то подскажите как правильно выбираются центра, а то я плаваю в этой теме.
Записан

Вячеслав Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 601
  • Благодарностей: 28
  • Папи 14, ВЕРТИКАЛЬ 2013, ЛОЦМАН 2013, Рекламный бизнес
  • Репутация: +25/-1
Re: Чертеж бабки
« Ответ #5 : 02.08.13, 11:55:46 »
  •
Цитата: misterkrabster от 02.08.13, 11:22:49
стенд для испытания радиального и торцевого биения оси колесной пары с навешенными деталями зубч колесо, корпус редуктора, колеса и т.д.

ось узла испытывают на биения?  :%: :%: :%:

" - Казань - брал, Астрахань - брал, а Шпака - не брал..."  :shu:

Занимался сборкой, но такого не помню.
Замеряли боковой зазор в конической паре с круговым зубом (в собранном и разобранном редукторе), замеряли радиальное биение зубчатых венцов в собранном редукторе с помощью роликов, замеряли торцевые биения венцов колес в собранном редукторе...
А ось узла на биение не испытывали...
Жизнь держи, как коня за узду!
Поменьше охай и ахай!...
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Чертеж бабки
« Ответ #6 : 02.08.13, 12:08:01 »
  •
Цитата: Вячеслав от 02.08.13, 11:55:46
ось узла испытывают на биения?  :%: :%: :%:

" - Казань - брал, Астрахань - брал, а Шпака - не брал..."  :shu:

Занимался сборкой, но такого не помню.
Замеряли боковой зазор в конической паре с круговым зубом, замеряли радиальное биение зубчатых венцов в собранном редукторе с помощью роликов, замеряли торцевые биения венцов колес в собранном редукторе...
А ось узла на биение не испытывали...

Для колесной пары эл-за проводят балансировку на расточном (не знаю как правильно станок называется) станке который в случае чего корректирует биение. А теперь по требованию РЖД необходимо замерять биение еще и у  сборочной единицы относительно базы. (центров)
Записан

Goran Оффлайн

Re: Чертеж бабки
« Ответ #7 : 02.08.13, 12:37:48 »
  •
Цитата: misterkrabster от 02.08.13, 12:08:01
Для колесной пары эл-за проводят ....
Обратитесь к Разработчику
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Чертеж бабки
« Ответ #8 : 02.08.13, 12:47:34 »
  •
Цитата: Goran от 02.08.13, 12:37:48
Обратитесь к Разработчику
А как ему написать?
Записан

Goran Оффлайн

Re: Чертеж бабки
« Ответ #9 : 02.08.13, 12:54:45 »
  •
Цитата: misterkrabster от 02.08.13, 12:47:34
А как ему написать?
Как минимум есть два варианта!  :)
1. Пишите от руки на бумаге и отправляете почтой.
2. Набираете на клавиатуре и посылаете электронкой.

А вот если есть Вас интересует вопрос - как связаться ..., тогда можете обратиться для начала к Администратору форума и узнать адрес разработчиков.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Чертеж бабки
« Ответ #10 : 02.08.13, 13:00:00 »
  •
Чтобы подобрать центра по массе, откройте ГОСТ 14034- центровые отерстия.
Имеется соответствующая таблица.
Для массы до 2500 кг- отв 16мм,
                      8000 кг-       20мм.
Или Анурьев 2001 т1 стр.526.
+ Благодарностей: 1
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Чертеж бабки
« Ответ #11 : Сегодня в 06:35:02 »
  •
Цитата: Николай от 02.08.13, 13:00:00
Чтобы подобрать центра по массе, откройте ГОСТ 14034- центровые отерстия.
Имеется соответствующая таблица.
Для массы до 2500 кг- отв 16мм,
                      8000 кг-       20мм.
Или Анурьев 2001 т1 стр.526.
Спасибо гост помог от части, но центр вращающийся станочный гост 8742, например, вот как его выбрать в этом госте нет и намёка, какой максимальный вес заготовки можно закреплять в этих центрах. Можно конечно обратиться к DIN, но хотелось бы разобраться на примере гост-их центров.
Вопрос №2. Если у центровых отверстий диаметр 12 мм, а масса сборки 4 т. не будет ли деформации центровых отверстий после  закрепление этой сборки в центрах . Для проверки биения нужно сделать <10 оборотов. Технологи уверяют, что максимальный вес 1500 кг для диаметра 12 мм, указан с учетом больших оборотов, а в почти "статичном" состояние всё будет нормально.
Записан

Kirilius83 Оффлайн

  • *******
  •
  • Гуру
  • Сообщений: 1 526
  • Благодарностей: 38
  • Репутация: +30/-7
Re: Чертеж бабки
« Ответ #12 : Сегодня в 08:47:14 »
  •
Тю, вы думаете в характеристиках бабки от станка указан допускаемый вес? Ха! Он указан в целом для станка, а станок имеет разные исполнения с разной длинной станины (соответственно разная макс масса изделия), а бабка одна и та же. + на станке куча доп усилий, та же сила резания, там не только на массу считают. Не пройдет такой номер))))

Нужное центровое отверстие - см ГОСТ на них, там есть + в самих осях уже есть определенные готовые центровые отверстия, а бывает и нет и совсем другой способ центровки  ;) Без чертежа конкретной оси не получится, и очень может быть что под разные оси придется делать разные бабки  :) Народ уже сталкивался с подобным при проектировании станков для обточки колес в сборе.

Грузоподъемность центра - ищите паспорт на него, или прикидывать по подшипникам, установленном в него. Но вам не нужен вращающийся центр, вам неподвижный нужен - точность выше, на шлифовальных станках вращающиеся никогда не ставили! Они боем своим погрешность дают, да и не надо это, нагрузки не те.

Размер пиноли - сами и посчитайте необходимый диаметр и длинну цилиндра  ;) По аналогии с подшипником скольжения - там даны все формулы и порядок расчета.
Но вам возможно придется делать не просто пиноль, а вообще полноценный шпиндель (если крепить в центрах не прокатит) - тогда подшипники подбирать...
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Чертеж бабки
« Ответ #13 : Сегодня в 09:16:43 »
  •
Вопрос, как я понял- на осях есть ц.отверстия 12мм.Но они подобраны только для обработки детали "Ось", котрая  весит немного. Теперь на на неё вешают железо 4т и предлагают крутить в тех же центрах. Удельное давление на поверхности небольшого конического отверстия не превысит ли некоего значения, при котором возможно смятие поверхности? Расчёт на простое смятие будет ли корректен?
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Чертеж бабки
« Ответ #14 : Сегодня в 09:30:32 »
  •
 Ориентировочно можете посмотреть здесь для стандартных центров (см. в стандарте "...распространяется на..." ).
 Обязательно нужно учитывать советы от Kirilius83 и Николая:um:
 Некоторые расчётные формулы можно почерпнуть из Вардашкин Б.Н. Станочные приспособления в 2-х томах.
Ищите,  и обрящете!
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Чертеж бабки
« Ответ #15 : Сегодня в 10:58:58 »
  •
Цитата: Николай от Сегодня в 09:16:43
Вопрос, как я понял- на осях есть ц.отверстия 12мм.Но они подобраны только для обработки детали "Ось", котрая  весит немного. Теперь на на неё вешают железо 4т и предлагают крутить в тех же центрах. Удельное давление на поверхности небольшого конического отверстия не превысит ли некоего значения, при котором возможно смятие поверхности? Расчёт на простое смятие будет ли корректен?
Вроде бы да, вопрос вы правильно поняли.
