Автор Тема: Поверхность по сети кривых (лопатка диска)  (Прочитано 1008 раз)

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Поверхность по сети кривых (лопатка диска)
« : 24.03.13, 15:58:47 »
  •
Здравствуйте. Пытаюсь повторить построение диска с лопатками, которое было продемонстрированное в презентационном ролике KOMPAS-3D V12. Проблема заключается в том, что не удается создать поверхность по сети кривых. Система сообщает о: " Сеть кривых не образует необходимого количества узлов".
Самое интересное, что в данном видео поверхность построена именно таким способом, но что именно редактировали для того, чтобы она построилась, видео умалчивает, т.к. кусок вырезан.
Повторенные построения во вложении, а сам ролик здесь
Спасибо.
С Ув.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #1 : 24.03.13, 18:52:37 »
  •
Все строится.

Как скажите в какой версии выполнили так получите модель.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
+ Благодарностей: 1
Записан

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #2 : 24.03.13, 20:22:17 »
  •
Версия V14.
Что именно Вы делали ?

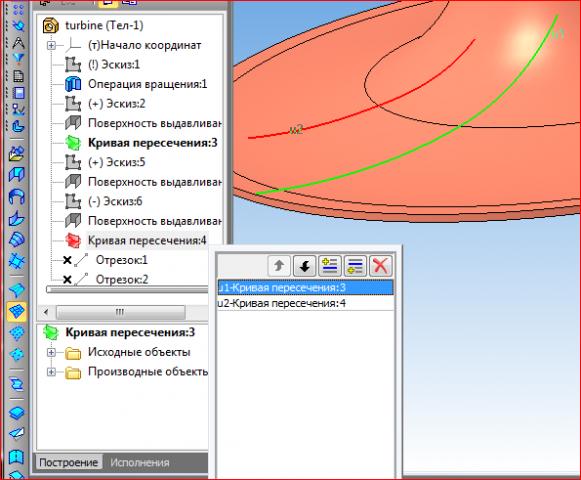

Со своей стороны при построении для кривых U выбирал "Отрезок:1" и "Отрезок:2", а для нправления V кривые пересечения.
После "создать объект" и вылазит данное сообщение об ошибке или же "Поверхность по сети кривых:2 - Невозможно выполнить операцию". Также все время после нажатия кнопки "создать объект" в список кривых в направлении U добавляется "кривая пересечения:4".
Пробовал добавлять кривые в разной последовательности и менять попарно U и V - результат тот же.
Спасибо.
С Ув.
Последнее редактирование: 24.03.13, 20:53:28 от xrk
Записан

denisvlpro Оффлайн

  • ***
  • Участник
  • Сообщений: 193
  • Благодарностей: 40
  • Репутация: +0/-3
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #3 : 24.03.13, 20:37:00 »
  •

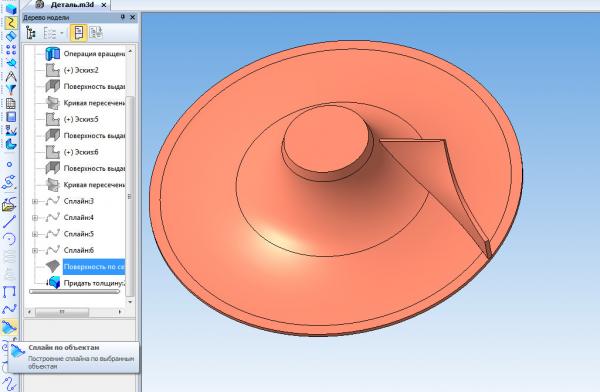

Тоже не получилось через кривые пересечения, пришлось их заменить на сплайны.
+ Благодарностей: 1
Записан

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #4 : 24.03.13, 21:32:56 »
  •

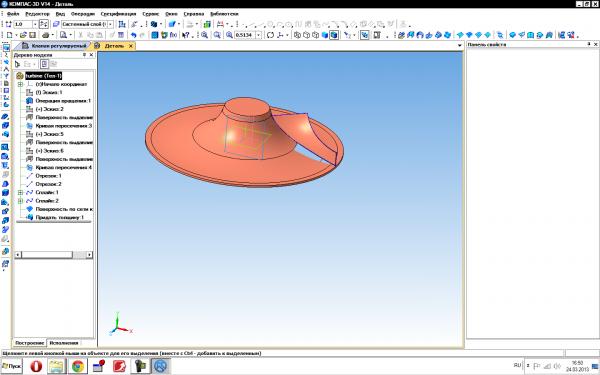

Алхимик, denisvlpro, рассмотрел скриншот и ваши действия. У меня теперь тоже получается построить, но это не выход.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #5 : 24.03.13, 21:55:51 »
  •
Почему?
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
+ Благодарностей: 1
Записан

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #6 : 24.03.13, 22:12:44 »
  •
Алхимик, Вы обошли решение проблемы другим путем. Если смотрели ролик и дерево построений, то в нем идет построение без сплайнов, а значит способ построения должен быть.
Вопрос в том, что не верно и как решить проблему, а не искать обходные пути.
За сплайны отдельное спасибо, не знал.
С Ув.
Записан

denisvlpro Оффлайн

  • ***
  • Участник
  • Сообщений: 193
  • Благодарностей: 40
  • Репутация: +0/-3
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #7 : 24.03.13, 22:16:24 »
  •
Я думаю, что при создании ролика тоже не всё гладко было. Из-за этого и скачек через продление поверхности. А ошибку потом забыли исправить.  :shu:
+ Благодарностей: 1
Записан

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #8 : 24.03.13, 22:21:26 »
  •
Если дальше следовать дереву построения и начать создавать скругления, то возникают проблемы.
Из вас двоих никто не пробовал продолжить построения ? :)
С Ув.
Записан

denisvlpro Оффлайн

  • ***
  • Участник
  • Сообщений: 193
  • Благодарностей: 40
  • Репутация: +0/-3
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #9 : 24.03.13, 22:23:56 »
  •
Сейчас попробуем.
Та же проблема, что и у Вас.
Последнее редактирование: 24.03.13, 22:43:35 от denisvlpro
+ Благодарностей: 1
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #10 : 25.03.13, 09:52:03 »
  •
Мне кажется, что для построения поверхности отрезки не нужны, в них просто нет смысла. Если попытаться построить поверхность по сети кривых указав две кривые пересечения поверхностей, то программа даже фантом не строит, не говоря уже о каких то ошибках. Вот это странно. 8-) Можно вместо поверхности по сети кривых построить линейчатую поверхность (построится безошибочно) но она будет "изрезана" линиями переходов.
Интересная задачка.
+ Благодарностей: 1
Записан

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #11 : 25.03.13, 22:56:48 »
  •
Весело. Есть и другое диск с лопатками, они просто, как часть кольца. Имеют две кривые, но тоже ничего построить таким методом нельзя.
Есть ли вообще решение данной проблемы или же это врожденный баг программы ?
С Ув.
Записан

xrk Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #12 : 14.04.13, 17:15:04 »
  •
Удалось ли решить данное задание хоть кому-нибудь, а возможно и найти другой более изящный способ решения ?
Каким способом привлечь к данной теме, программистов/техподдержку. и т.д. ?
С Ув.
Записан

lua Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 219
  • Благодарностей: 17
  • Репутация: +3/-0
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #13 : 17.06.13, 10:07:54 »
  •
Все дело в том, что в Поверхности по сети кривых может участвовать только кривая из одного сегмента, а тут кривые пересечения содержат больше одного сегмента... Так что, какие могут быть варианты:
1) В эскизах вместо состыкованных дуг использовать одну кривую NURBS
2) Использовать вместо Поверхности по сети кривых - Линейчатую поверхность (в ней можно использовать многосегментные кривые)
Записан

Starik Оффлайн

  • *
  • Модератор Форума
  • В Зале славы
  • Гуру
  • Сообщений: 3 408
  • Благодарностей: 68
  • Эх, какие наши годы :-)))
    • WWW
  • Репутация: +53/-6
Re: Поверхность по сети кривых (лопатка диска)
« Ответ #14 : 17.06.13, 11:20:15 »
  •
Что то просматривал эту тему, а внимание не акцентировал. И даже подзабыл. А тут работка подбежала. Не думал, не гадал, а пришлось стоить ну точь такую же крыльчатку. Вот три дня повозился. Построил. При необходимости, по накатанному уже и за день бы справился.

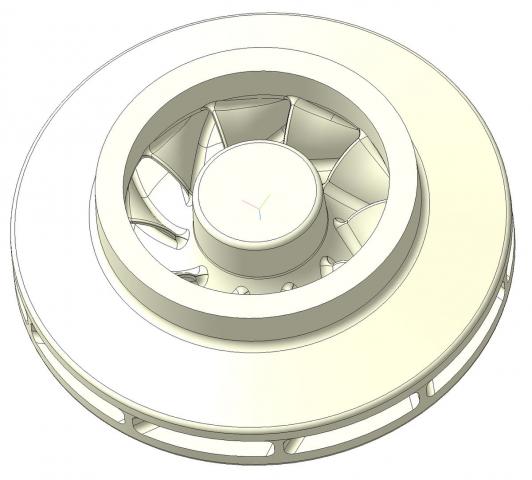

Первые две картинки это, лопасть, которую потом использовал как деталь заготовку. А третья картинка - конечный результат.
На работе Win XP SP3; Дома Win 7, home. Браузер - Opera 12.15 везде. На работе Папи V13 СП2. Дома Папи 13 Home СП2. (Продлен 10.11.2012) (12.09.2012 СП2)
Записан
