Автор Тема: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений  (Прочитано 468 раз)

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« : 10.07.13, 10:48:08 »
  •

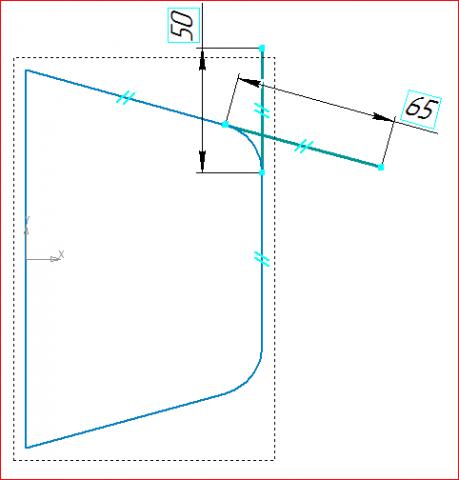

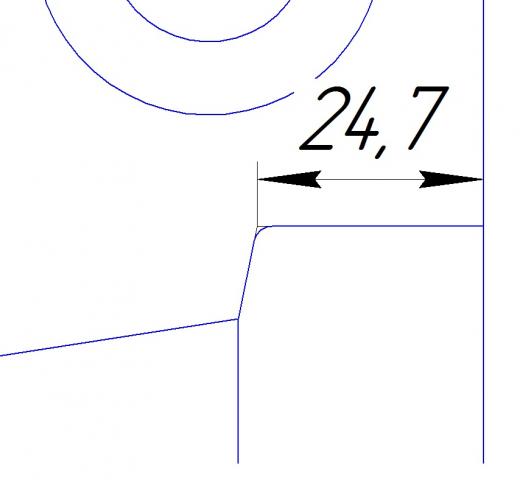

Сделал ассоциированный чертеж с модели детали. Имеется две линии, соединенные скруглением. Необходимо поставить размер для мнимого пересечения этих линий. На ассоциированном виде я дорисовал это пересечение - тонкие линии см. рис 1; и сделал параметризацию нарисованных линий - параллельность или коллинеарность, совпадение точек). при изменении размеров модели нарисованные линии некорректно изменяются и размер проставленный не меняется тоже - см. рис.2. Как сделать правильно, чтобы при изменении модели положение мнимого пересечения линии изменялось тоже и размер соответственно тоже. Версия компаса 12. Заранее спасибо
Записан

студент Оффлайн

  • ****
  • В Зале славы
  • Активный участник
  • Сообщений: 279
  • Благодарностей: 19
  • Kompas 3D V13 SP2 Home; Pro|ENGINEER WF 4
  • Репутация: +12/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #1 : 10.07.13, 11:53:38 »
  •
файлик приложите. судя по второму рисунку коллинеарности там нет, ну или не работает что то.
Всѧ землѧ наша велика и ѡбилна. а нарѧда въ неи нѣтъ. да поидете кнѧжит и володѣть нами.
+ Благодарностей: 1
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #2 : 16.07.13, 12:32:43 »
  •
Вот файлики модели и "привязанного" чертежа. Это не та деталь конечно но смысл вопроса на этой можно понять. Если в эскизе модели поиграть размерами 50 и 95 а потом перестроить чертеж, то тонкие линии нарисованные мною по идее тоже должны перестроиться. На них наложены ограничения параллельности, совпадение точек и т.д. Однако они перестраиваются не корректно, а именно не меняется положение пересечения этих линий и соответственно размер поставленный по этим точкам изменяться тоже не будет. Как сделать правильно? Или это очередной глюк Папиа, коих и так не мало?
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Как ассоциировать размер до мнимого пересечения линий
« Ответ #3 : 16.07.13, 12:52:13 »
  •

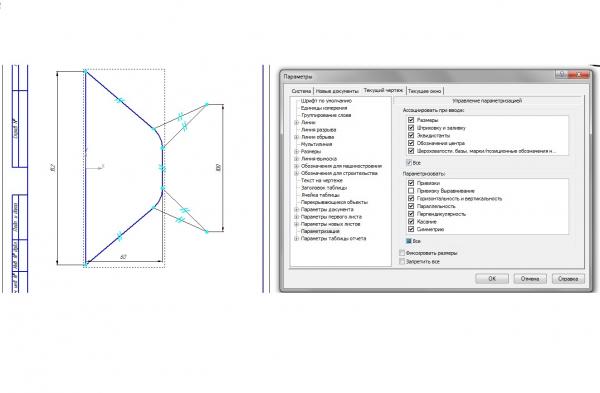

Вот на рисунках показаны разные размеры конуса. Модель и чертёж исходные. Всё правильно отслеживается. Может нужно какие то особые размеры задать?
Какая версия компаса?

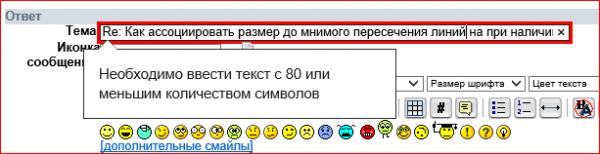

P. S. Пришлось изменить название темы а то ответ блокируется 8-).
+ Благодарностей: 1
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #4 : 16.07.13, 13:12:03 »
  •

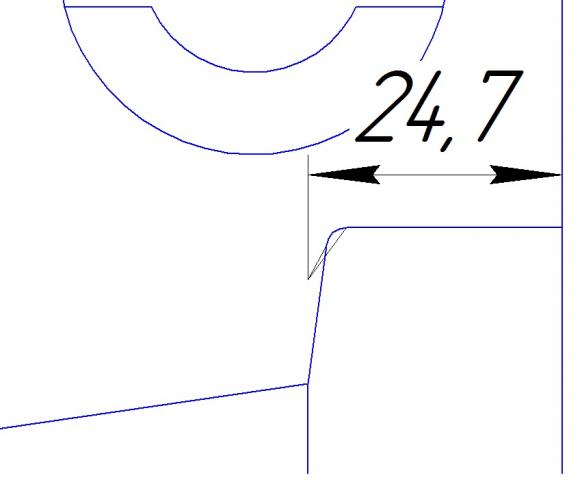

А почему у меня тогда вот такая картинка получается?
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #5 : 16.07.13, 13:14:21 »
  •
Папи v12 sp1
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #6 : 16.07.13, 13:15:57 »
  •
В 13.2 тоже всё прекрасно перестраивается на исходнике.
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Как ассоциировать размер до мнимого пересечения линий
« Ответ #7 : 16.07.13, 13:26:03 »
  •
Попробуйте перестроить чертёж без размеров. Размеры потом поставите.

Кое как удалось отправить ответ. Не обращайте внимание на изменения названий!
+ Благодарностей: 1
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #8 : 16.07.13, 13:29:40 »
  •
так исходники я и выложил без размеров - на них я пробовал :(((
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #9 : 16.07.13, 13:31:49 »
  •
На 13 версии мне товарищ проверил - все работает ОК. Что это значит? Глюк версии чтоли?
Записан

Goran Оффлайн

Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #10 : 16.07.13, 13:38:51 »
  •
Цитата: lexx от 16.07.13, 13:31:49
На 13 версии мне товарищ проверил - все работает ОК. Что это значит? Глюк версии чтоли?

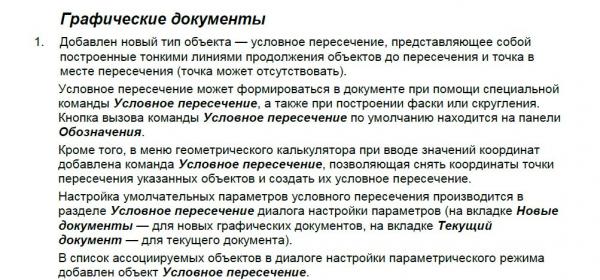

Это не глюк, это отличие версии 13 от 12 SP1
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
+ Благодарностей: 1
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #11 : 16.07.13, 13:52:50 »
  •
Про эту фишку я знаю. Но здесь эти линии нарисованы вручную и наложены все параметрические связи для того чтобы перестраивалась геометрия в соответствии с внесенными изменениями в модель. Как то же 13 версии это делалось
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Как ассоциировать размер до мнимого пересечения линий
« Ответ #12 : 16.07.13, 13:54:05 »
  •
Это больше похоже на глюк. Условное пересечение - это совсем из другой темы. Отрезки, если они ассоциативны, должны повторять "движения" модели (см. рис). Если это не так, то это глюк, пусть даже привязанный к определённой версии программы.
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #13 : 16.07.13, 13:57:13 »
  •
У нас не тот директор по IT к которому можно придти и сказать "Купите мне новую версию Папиа - там появилась возможность ставить размеры до мнимого пересечения линий, который потом меняется при изменении модели".  :~
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #14 : 16.07.13, 13:59:09 »
  •
У кого нить еще установлена v12sp1 проверьте плиз. Может быть это связано что у меня 64 разрядная система стоит?
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #15 : 16.07.13, 14:05:40 »
  •
Разрядность системы не влияет.
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #16 : 16.07.13, 14:07:20 »
  •
YNA, отрезки не отслеживает. Причем удаление одного из них приводит к скачку второго в правильное положение, как будто второй не давал первому встать на место. Может настройку где нить поменять надо?
Записан

lexx Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Репутация: +0/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #17 : 16.07.13, 14:08:10 »
  •
Что за трабл такой?? >:(
Записан

niklas Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 330
  • Благодарностей: 14
  • Репутация: +7/-6
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #18 : 16.07.13, 14:27:43 »
  •
У меня V12 sp1, указанной вами проблемы нет, все работает путем. Попробуйте несколько иначе. При включенном режиме "Параметризация", точки пересечения найдите параллельными отрезками, тонкими естественно. Т.е. выберите примитив "Параллельный отрезок". Посмотрите что получится. Да и что Вам дались эти точки условного пересечения, к примеру я их не люблю, не люблю чужие чертежи, в которых образмеривают подобным образом. Я предпочитаю, в дет. со скруглениями или гнутых дет., образмеривать прямые до начала скругления/гиба и радиус скругления/гиба
Записан

студент Оффлайн

  • ****
  • В Зале славы
  • Активный участник
  • Сообщений: 279
  • Благодарностей: 19
  • Kompas 3D V13 SP2 Home; Pro|ENGINEER WF 4
  • Репутация: +12/-0
Re: Как ассоциировать размер до мнимого пересечения линий на при наличии скруглений
« Ответ #19 : 16.07.13, 16:15:57 »
  •
У меня все ок. V13 Home SP2
Всѧ землѧ наша велика и ѡбилна. а нарѧда въ неи нѣтъ. да поидете кнѧжит и володѣть нами.
Записан
