Автор Тема: Помогите с построением рожка  (Прочитано 1065 раз)

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Помогите с построением рожка
« : 16.06.13, 00:53:11 »
  •
Здравствуйте!
В поверхностном моделировании в Папие я почти новичек. Не понимаю, как можно построить рожек от мороженого.
Проблема в том, что надо имитировать "вафельную" поверхность и потом свернуть ее в "рожок".
Т.е. важна именно имитация свернутой "вафельки", которая вначале имеет форму примерно овала.
Подскажите, каким методом это можна сделать? Или покажите пример, как можно свернуть конусом например листовое тело с вырезами.
Спасибо.
PS версия 13
Записан

СВ Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 064
  • Благодарностей: 25
  • Wxp; К5.11...К11
  • Репутация: +15/-8
Re: Помогите с построением рожка
« Ответ #1 : 16.06.13, 11:43:17 »
  •
 Если Вы новичок, тогда самое первое дело - стать уверенным пользователем!  И все вопросы вроде этого Вы решите САМИ. (А то, знаете, Ваш сегодняшний вопрос сродни такому: - Видел недавно самолёт, скажите, как сделать двойную бочку?)
 Конечно, Вам могут подсказывать, как сделать "вафельный рожок", но Вы же ничего не поймёте, т.к. - новичок. Ваше желание - скорее праздное любопытство. А если НЕ ЛЮБОПЫТСТВО - тогда дерзайте, изучайте Папи САМОСТОЯТЕЛЬНО. Для среднестатистического пользователя Папи даже прост, так что ...
АСЫ, говорите с новичками на понятном им языке !
Записан

PS Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 449
  • Благодарностей: 34
  • Репутация: +28/-0
Re: Помогите с построением рожка
« Ответ #2 : 16.06.13, 12:33:19 »
  •

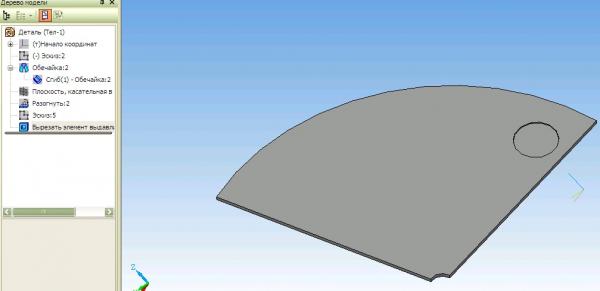

Например так:
+ Благодарностей: 1
Записан

Goran Оффлайн

Re: Помогите с построением рожка
« Ответ #3 : 16.06.13, 19:15:06 »
  •

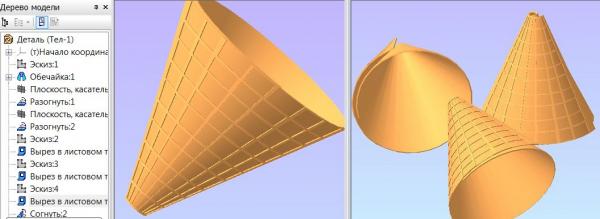

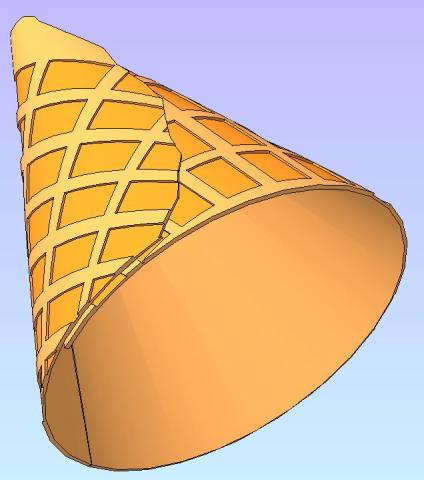

Или так
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
+ Благодарностей: 1
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Помогите с построением рожка
« Ответ #4 : 16.06.13, 23:50:55 »
  •
О! Да у вас кромки внахлёст. Реализьм! Там ещё автор темы отметил: заготовка - овал...
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #5 : 17.06.13, 09:50:04 »
  •
Спасибо. Но немножко не то. У вас получаются клеточки разного размера, а мне нужны одинакового. И край, который заходит внахлест, не прямой, а изогнуто-неправильной формы.
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #6 : 17.06.13, 21:33:55 »
  •
Вот такую "вафельку" мне надо согнуть в конус или согнуть по указанным отрезкам. Как?
Записан

JIK Оффлайн

  • *****
  •
  • Завсегдатай
  • Сообщений: 746
  • Благодарностей: 47
  • Репутация: +28/-1
Re: Помогите с построением рожка
« Ответ #7 : 17.06.13, 22:09:24 »
  •
Вам для красоты или нужны точные построения? Прямых инструментов гибки вафельного листа нет пока, насколько я знаю...Как можно выкрутиться, коллеги указали выше.
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #8 : 17.06.13, 22:30:00 »
  •
Точных не надо. Просто надо сделать модель как можно более похожую на рожок от мороженого. Если Папи так не может, то кто может?
Записан

JIK Оффлайн

  • *****
  •
  • Завсегдатай
  • Сообщений: 746
  • Благодарностей: 47
  • Репутация: +28/-1
Re: Помогите с построением рожка
« Ответ #9 : 18.06.13, 00:13:50 »
  •
Приближенно можно и просто, механизмы Вам продемонстрировали, Вы же не ждете, что кто-то за Вас сделает? Начинайте делать, что-то не получится, поможем.
Цитата: sslobodyan от 17.06.13, 22:30:00
кто может?
моя жена в вафельнице :-)))
Записан

Goran Оффлайн

Re: Помогите с построением рожка
« Ответ #10 : 18.06.13, 05:09:02 »
  •
Цитата: sslobodyan от 17.06.13, 09:50:04
...У вас получаются клеточки разного размера, а мне нужны одинакового. И край, который заходит внахлест, не прямой, а изогнуто-неправильной формы.
Уж не знаю как Вас удовлетворить? Теперь Вы скажете...., что клеточки не "попендикулярны" :-))) :-)))
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
+ Благодарностей: 1
Записан

lua Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 219
  • Благодарностей: 17
  • Репутация: +3/-0
Re: Помогите с построением рожка
« Ответ #11 : 18.06.13, 09:33:04 »
  •
Цитата: sslobodyan от 17.06.13, 22:30:00
Точных не надо. Просто надо сделать модель как можно более похожую на рожок от мороженого. Если Папи так не может, то кто может?
Используйте 3D Max или Blender, а клеточки у рожка накладывайте текстурами
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #12 : 18.06.13, 09:47:26 »
  •
Goran, это то, что надо!
Как Вы это сделали? Расскажите, или лучше моделькой поделитесь  ::)
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #13 : 18.06.13, 10:05:41 »
  •

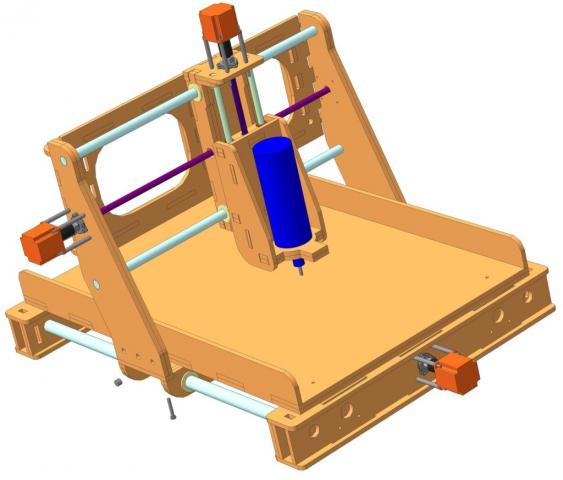

Да, еще покажу для чего это надо. Спроектировал и собрал для малышей в авиамодельный клуб вот такой вот станочек. Денег на нем не зарабатываем, но пацаны начали самостоятельно рисовать в Папие детали самолетов и сами же режут их на станке. А вот недавно знакомые попросили сделать им модель мороженого, а с поверхностями я никогда серьезно не работал. Так что уж прошу сильно не язвить на счет новичка  ;)
+ Благодарностей: 2
Записан

Goran Оффлайн

Re: Помогите с построением рожка
« Ответ #14 : 18.06.13, 10:08:55 »
  •
Цитата: sslobodyan от 18.06.13, 09:47:26
...Как Вы это сделали? Расскажите, или лучше моделькой поделитесь  ::)
Строите обечайку с уклоном, разворачиваете, операцией вырез в листовом теле - вырезаете клеточки "на глубину" и вырезаете контур "по толщине", построив предварительно эскизы, сворачиваете. Все.
Модель выложу позже, как доберусь до нее. :)
Цитата: sslobodyan от 18.06.13, 10:05:41
... с поверхностями я никогда серьезно не работал....
Вообще то операции с поверхностями - это нечто другое, в данном же случае использовано листовое тело.
На счет "язвления" не обращайте внимание, каждый помогает как может. :um: :)
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
+ Благодарностей: 1
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #15 : 18.06.13, 10:12:04 »
  •
О, примерно понятно. Сейчас попробую. Goran, спасибо за подсказку! Попробую сам, потом сравню с Вашей моделькой.
Записан

Starik Оффлайн

  • *
  • Модератор Форума
  • В Зале славы
  • Гуру
  • Сообщений: 3 408
  • Благодарностей: 68
  • Эх, какие наши годы :-)))
    • WWW
  • Репутация: +53/-6
Re: Помогите с построением рожка
« Ответ #16 : 18.06.13, 10:18:13 »
  •
Цитата: sslobodyan от 18.06.13, 10:05:41
Да, еще покажу для чего это надо. Спроектировал и собрал для малышей в авиамодельный клуб вот такой вот станочек. Денег на нем не зарабатываем, но пацаны начали самостоятельно рисовать в Папие детали самолетов и сами же режут их на станке.

Вот здорово. Уважаю тех кто для детишек старается. От меня Вам плюс в репу (как новичку поясняю, это в "репутацию" на нашем форумном жаргоне).

Цитата: sslobodyan от 18.06.13, 10:05:41
Так что уж прошу сильно не язвить на счет новичка  ;)

Боже упаси. Такие люди как Вы заслуживают всеобщего уважения и всесторонней помощи. :um: :um: :um:
На работе Win XP SP3; Дома Win 7, home. Браузер - Opera 12.15 везде. На работе Папи V13 СП2. Дома Папи 13 Home СП2. (Продлен 10.11.2012) (12.09.2012 СП2)
+ Благодарностей: 1
Записан

sslobodyan Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 14
  • Благодарностей: 2
  • Репутация: +2/-0
Re: Помогите с построением рожка
« Ответ #17 : 18.06.13, 10:52:29 »
  •

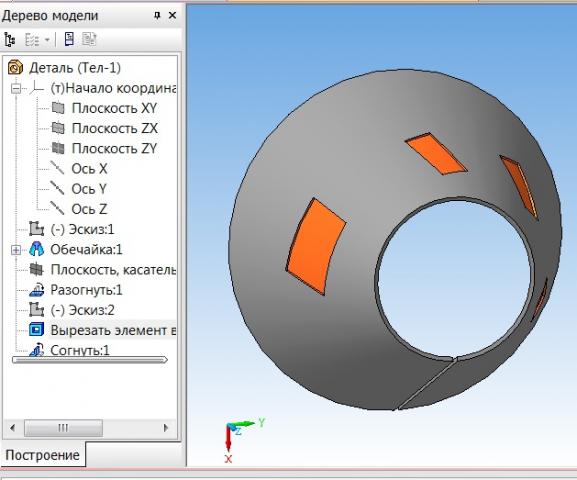

Не получается вновь согнуть обечайку после вырезания. Говорит, что невозможно выполнить операцию. Что не так?
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Помогите с построением рожка
« Ответ #18 : 18.06.13, 10:58:18 »
  •
Вырезать нужно было "листовым телом".
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Помогите с построением рожка
« Ответ #19 : 18.06.13, 11:17:17 »
  •
Администратору: а можно перенести сообщение о станочке с ЧПУ в тему "Мои прошлые и настоящие разработки"?  А то буду спрашивать о нём- и исходная тема замусорится.
