Автор Тема: Модель групповой детали  (Прочитано 647 раз)

_Vasya Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Модель групповой детали
« : 28.04.13, 22:25:12 »
  •
Добрый день!

Хочу создать групповую деталь (модель), чтобы потом можно было использовать в сборке. Это вал разной длины. С длиной проблем никаких, таблица переменных... в общем все понятно. Но проблема в том, что в одном исполнение должен быть паз, в другом его быть не должно. В общем мне интересно, можно ли делать исполнения отличающиеся отсутствием/наличием каких-то дополнительных элементов
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Модель групповой детали
« Ответ #1 : 28.04.13, 22:35:00 »
  •
Через переменные можно отключать операции через установку "1" в поле операции дерева переменных "Исключить" и операция пропадет.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
+ Благодарностей: 1
Записан

_Vasya Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Re: Модель групповой детали
« Ответ #2 : 29.04.13, 09:37:59 »
  •
Т.е.  Этой графе, где прописан 0 и комментарий исключить, я присваиваю переменную, делаю ее внешней. А в таблице переменных присваиваю 0 либо единицу?
Записан

_Vasya Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Re: Модель групповой детали
« Ответ #3 : 29.04.13, 22:08:27 »
  •
Разобрался, все работает. Еще подскажите, можно ли использовать таблицу переменных детали при создании чертежа этой детали?
Записан

SergAK Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 23
  • Благодарностей: 5
  • Репутация: +0/-0
Re: Модель групповой детали
« Ответ #4 : 18.05.13, 14:18:53 »
  •

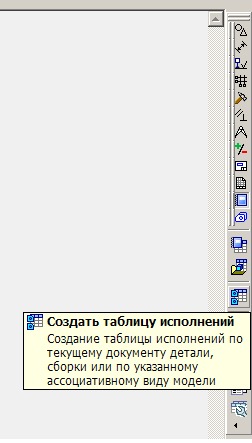

В компасе-14 можно. Разработчики даже на диске с компасом вкладывают видео как это делать "панель сборка - отчеты - создать таблицу исполнений"
+ Благодарностей: 1
Записан

_Vasya Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 4
  • Репутация: +0/-0
Re: Модель групповой детали
« Ответ #5 : 28.06.13, 16:54:11 »
  •
Нарисовалась новая проблема. Делаю группову сборочную единицу из 3-х групповых деталей, которые совместно обрабатываются. Т.е помимо того что меняется исполнение деталей, так еще отличаются глубиной пазов.
С глубиной пазов мне понятно. Вопрос как в зависимости от исполнения сборки подключить нужное исполнение детали?
И еще, как сделать так чтобы в дереве модели, деталь отображалась с индексом исполнения? Сейчас 2 разных исполнения отображаются как основное исполнение.
Записан

tramp_m Оффлайн

  • ******
  •
  • Эксперт
  • Сообщений: 1 009
  • Благодарностей: 31
  • Репутация: +12/-2
Re: Модель групповой детали
« Ответ #6 : 28.06.13, 20:58:04 »
  •
Да конечно и будут проблемы и дальше и больше...
А всё по тому, что причины понятны.
Если сделать формы проектной документации по ГОСТу, то пропадёт надобность и в лоцмане и в гольфстриме…
Да и как то, чего там эти древние стандарты изучать, проще понапридумывать всякого своего.
Может быть, кто то и додумает то, что не получилось…
Нормоконтролеров – специалистов по стандартизации уж и не помню, когда выпускали из Академических институтов (которые министерства создавали) повышения квалификации…
Прошу прощения, не в тему ну уж больно накипело, как молодежь всё это разгребать будет, тут уже не до проектирования-конструирования (дай бог с интерфейсом разобраться)…  8-)
 Да это наверное для раздела «За рюмкой чая»… :shu:
Мечтать не вредно, но чревато.

С уважением tramp_m
+ Благодарностей: 1
Записан

KiDim Оффлайн

  • **
  • Новичок
  • Сообщений: 40
  • Благодарностей: 2
  • Репутация: +0/-0
Re: Модель групповой детали
« Ответ #7 : 01.07.13, 09:22:00 »
  •
Цитата: _Vasya от 28.06.13, 16:54:11
Нарисовалась новая проблема. Делаю группову сборочную единицу из 3-х групповых деталей, которые совместно обрабатываются. Т.е помимо того что меняется исполнение деталей, так еще отличаются глубиной пазов.
С глубиной пазов мне понятно. Вопрос как в зависимости от исполнения сборки подключить нужное исполнение детали?
И еще, как сделать так чтобы в дереве модели, деталь отображалась с индексом исполнения? Сейчас 2 разных исполнения отображаются как основное исполнение.

Видимо огорчу автора, но никак. Чтобы можно было играться исполнениями деталей в исполнениях сборки, нужно чтобы в таблице переменных появилась связь исполнение-переменная. Такой связи в 13 версии нет. В 14 Асконовцы сделали типа революцию при работе с параметрическими моделями, но мне не на чем проверить...  :`(
Папи 3D V6 - V13... Хуже не будет!!!
+ Благодарностей: 1
Записан

Zombi Оффлайн

  • ****
  • Активный участник
  • Сообщений: 301
  • Благодарностей: 8
  • 12 sp2
  • Репутация: +8/-1
Re: Модель групповой детали
« Ответ #8 : 20.07.13, 20:12:14 »
  •
А почему бы не сделать тогда отдельными файлами исполнения? Общую часть можно реализовать как основное исполнение а остальные - через деталь-заготовку с добавлением элементов (пазов разной глубины, материала, названием и тд.) Это конечно не то о чем спрашивают, но рабочий вариант, просто каждое исполнение с названием будет в отдельном файле и со своими параметрами.
к говна огромному завалу / нас привезли и говорят
берём лопаты и копаем / кто не работает тот ест
Записан

СВ Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 064
  • Благодарностей: 25
  • Wxp; К5.11...К11
  • Репутация: +15/-8
Re: Модель групповой детали
« Ответ #9 : 20.07.13, 22:27:45 »
  •
Цитата: Zombi от 20.07.13, 20:12:14
А почему бы не сделать тогда отдельными файлами исполнения? Общую часть можно реализовать как основное исполнение а остальные - через деталь-заготовку с добавлением элементов (пазов разной глубины, материала, названием и тд.)
...
Возможно, но не всегда. Да, можно ДОБАВИТЬ, только как, например, всё ОСТАВИТЬ, но просто передвинуть. Например, вал удлиняется, и пазы/канавки/резьбы/... на концах вала не меняются, а только сдвигаются друг относительно друга.
Получается, нужна не заготовка, а параметризация, у всех деталей общие элементы/размеры взаимосвязаны, и только лишь отличающиеся элементы/размеры у каждого из исполнений свои, так сказать. (Наверное, по этому принципу и работает механизм с исполнениями). Только вручную создавать эту параметризацию очень долго.
- - - - - - - - - -
Если бы механизм исполнений был заложен сразу, но - как Вы предлагаете - с отдельными файлами на каждое исполнение, то представляю его таким: создаётся базовая деталь, затем следующая (1-е исполнение), в ней отмечаются только те параметры, которыми они отличаются (например, длина какой-то ступени вала, длина паза, ...), а всё остальное у обеих деталей должно быть АВТОМАТИЧЕСКИ одинаковым. Ну, и разумеется, добавляются/исключаются ДРУГИЕ отличные элементы - те, которые не совпадают в двух деталях.
АСЫ, говорите с новичками на понятном им языке !
Записан
