Не поставить радиальные размеры
« : 15.03.13, 12:21:15 »
  •
Добрый день! Подскажите, пожалуйста, вот что - Учусь по Азбуке Папи 3D V13. Урок № 2 - Создание рабочего чертежа. Вроде всё правильно сделал, НО! В задании "Оформление чертежа" не поставить радиальные размеры((( Где я ошибся, в чём дело? Вроде всё пошагово делал, а никак не получается(((( Помогите, а?
Записан

Goran Оффлайн

Re: Не поставить радиальные размеры
« Ответ #1 : 15.03.13, 12:24:20 »
  •
Вы значек Ф для линейного размера не можете найти или сам "диаметральный" размер - что именно?
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

EvsikovK Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Не поставить радиальные размеры
« Ответ #2 : 15.03.13, 12:35:34 »
  •
Нет нет, не значок. Сначала спроектировал 3D, как написано в Уроке №1 (создание новой детали). Потом перешёл созданию рабочего чертежа на основе этой же детали (вилка). Всё сделал, осталось проставить тока размеры. Линейные размеры проставляются, а радиальные нет. Сама система не даёт, не выделяет область размера.
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Не поставить радиальные размеры
« Ответ #3 : 15.03.13, 12:40:22 »
  •
Они не проставляются только в том случае, если это не дуга и не окружность.
Сорее вснго это кривая Безье.
Чтобы проверить это, скопируйте данную линию в сторону, и выделите её если много точек то это кривая Безье.
Если 3 (дуга) или 5 (окружность)
Проверяйте.
 :)
Dum spiro spero
К14-1
+ Благодарностей: 1
Записан

Goran Оффлайн

Re: Не поставить радиальные размеры
« Ответ #4 : 15.03.13, 12:41:05 »
  •
Сначало выбираете диаметральный размер, а затем указываете контур
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

EvsikovK Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Не поставить радиальные размеры
« Ответ #5 : 15.03.13, 12:50:41 »
  •
Выделил, скопировал. Получилось аж 6 точек((( Может, я изначально неправильно главный вид Вилки, ведь на основе этого я и дальше упражнение продолжил? Мне ещё никак не удавалось точно расположить объёмный вид фигуры в плоскости, чтобы потом задать "главный вид". Хорошо, а что теперь делать с радиальным размером?
Записан

Goran Оффлайн

Re: Не поставить радиальные размеры
« Ответ #6 : 15.03.13, 12:58:48 »
  •
Вы картинку приложьте, может у Вас и диаметра нет как такового.

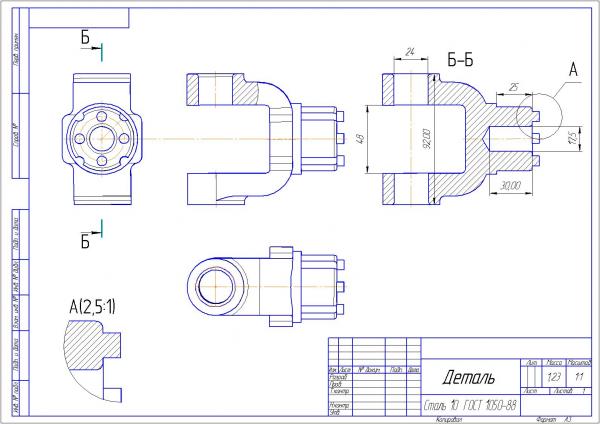

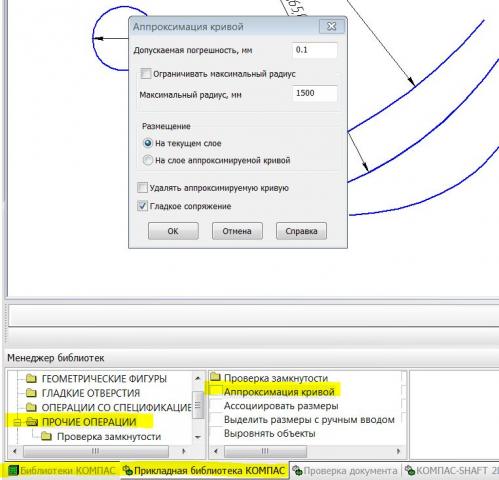

Вариант - Сервис/Менеджер библиотек/Прочие/Прикладная библиотека Папи/Прочие операции/ Апроксимация кривой.
После апроксимирования сможете на этой кривой проставить диаметральные размеры.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Не поставить радиальные размеры
« Ответ #7 : 15.03.13, 13:00:00 »
  •
А Вы Первый урок правильно выполнили?
Там вроде Всё просто.
 :)
Dum spiro spero
К14-1
Записан

EvsikovK Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Не поставить радиальные размеры
« Ответ #8 : 15.03.13, 13:10:23 »
  •
Да вроде всё правильно выполнил, никаких подозрений и нестыковок не возникало(
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Не поставить радиальные размеры
« Ответ #9 : 15.03.13, 13:15:31 »
  •
А они у Вас, что все в одном виде?
И выноска тоже?
Dum spiro spero
К14-1
Записан

EvsikovK Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Не поставить радиальные размеры
« Ответ #10 : 15.03.13, 13:22:22 »
  •
Извините, я лох наверное, но я не понял вопроса((
Записан

Resfeder Оффлайн

  • *******
  • Гуру
  • Сообщений: 1 570
  • Благодарностей: 69
  • V13.2&V13.2HB
  • Репутация: +37/-4
Re: Не поставить радиальные размеры

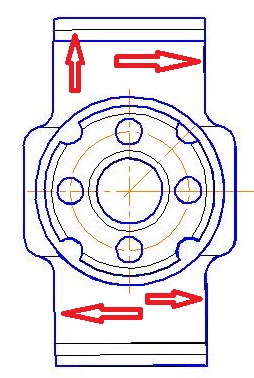

« Ответ #11 : 15.03.13, 13:28:16 »
  •
Бывают такие случаи, когда не совсем ортогонально поставлено обозначение разреза и, соответственно, получается изображение разреза. Т.е. уже получается не окружность, а эллипс. В данном случае даже главный вид изображен под наклоном. Посмотрите внимательно на отрезки! Точную причину сказать не могу, но это так модель построена.
Прежде чем заварить кашу, подумайте о тех, кто будет её расхлёбывать!
+ Благодарностей: 1
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Не поставить радиальные размеры
« Ответ #12 : 15.03.13, 13:33:58 »
  •
Не надо себя ругать.
 :)
Судя по приложенным картинкам, все 5 видов, снесены в один.
Это я сужу по цвету линий, в текущем виде основные синие.
А у Вас во всех, цвет линий одинаков.
Dum spiro spero
К14-1
+ Благодарностей: 1
Записан

EvsikovK Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Не поставить радиальные размеры
« Ответ #13 : 15.03.13, 13:36:00 »
  •
Игорь Александрович! Меня это с самого начала смущало, что чертёж, когда открылся после создания "главного вида" вилки, получился "кривой. Но мне никак не отцентровать эту "вилку" из урока "Создание первой детали". Вертишь вертишь её, а точно в плоскости она никак не становиться( Вы думаете, мне размеры не поставить из-за этого? Ведь на основе "главного вида" потом и создается рабочий чертёж? Мне стоит, наверное, начать заново и добиться идеальной ориентации?
Записан

EvsikovK Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 7
  • Репутация: +0/-0
Re: Не поставить радиальные размеры
« Ответ #14 : 15.03.13, 14:19:41 »
  •
Мужики, огромное всем спасибо! Разобрался наконец-то)))) Всё правильно, я неправильно повернул 3D-модель и у меня она встала не в плоскости))) Сейчас всё переделал и всё получилось))))
Записан
