Автор Тема: Ошибка при кинематической операции  (Прочитано 140 раз)

Legat Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 11
  • Репутация: +0/-0
Ошибка при кинематической операции
« : 23.07.13, 10:15:41 »
  •
Здравствуйте!

Пытаюсь сделать 3D модель захвата для металла. Просто ради практики копирую его с картинки. Понадобилось сделать изогнутую проушину. Решил сделать с помощью кинематической операции. Образовал смещенную плоскость, нарисовал в ней эскиз с траекторией проушины. Образовал перпендикулярную этой смещенную плоскость, проходящую через начало эскиза с траекторией. Нарисовал в ней круг, то есть, сечение проушины. Выполняю кинематическую операцию (сечение - эскиз 6, траектория - эскиз 4). Фантом показывает четко и правильно, но при создании пишет: "Объекты не пересекаются". Подскажите, в чем проблема и как исправить.

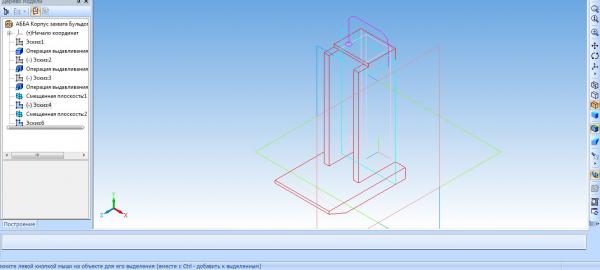

Версия Папи 3D V13 Home. Во вложении скриншот и файл детали.
Записан

Legat Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 11
  • Репутация: +0/-0
Re: Ошибка при кинематической операции
« Ответ #1 : 23.07.13, 10:26:15 »
  •
Кажется понял. Резуьлтат операции не пересекается с уже созданной деталью (почему-то). Сейчас попробую исправить.
Записан

Legat Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 11
  • Репутация: +0/-0
Re: Ошибка при кинематической операции
« Ответ #2 : 23.07.13, 10:29:31 »
  •
Точно! Сместил эскиз сечения на одну десятую и получилось. Хотя мне не понятно, почему программа не считала касание круглого сечения с плоскостью детали за пересечение объектов.
Записан

Виктор 1987 Оффлайн

  • ****
  • Активный участник
  • Сообщений: 345
  • Благодарностей: 16
  • К14
  • Репутация: +10/-2
Re: Ошибка при кинематической операции
« Ответ #3 : 23.07.13, 12:48:54 »
  •
Если произошло смещение ни о каком касании речи нет, как вариант можно было использовать многотельное моделирование (создать новое тело на вкладке результат операции), но естесственно в этом случае это будут 2 разные части детали.
Ну и касание это не пересечение.
Умен ты или глуп, велик ты или мал, не знаем мы пока ты слова не сказал.(Саади)
Записан

GenTAPo Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 338
  • Благодарностей: 12
  • Репутация: +2/-0
Re: Ошибка при кинематической операции
« Ответ #4 : 24.07.13, 14:15:20 »
  •
Простой способ выполнения подобных операций и одновременно связывания эскизов между собой.
Рисунок 1. Создать смещённую плоскость. На этой плоскости создать эскиз, в данном случае способом непрерывный ввод объекта. Включить привязку Точка на кривой. Несмотря на то, что кривой как бы нет, условно на смещённой плоскости имеется ввиду верхняя линия поверхности, от которой делали смещённую плоскость.
Рисунки 2, 3. Строим эскиз от этой точки. Задаём размер от края способом "от отрезка до точки". Как отрезок определяется условная проекция вертикального ребра.
Рисунки 4, 5, 6. Переходим на горизонтальную плоскость. Делаем эскиз сечения. Чтобы намертво связать центр эскиза сечения с началом траектории, сначала проецируем точку конца траектории на плоскость. На рис. 5 видно плохо, подвести курсор к концу отрезка, появится знак точки, спроецировать. Затем используя эту точку как центр сделать эскиз сечения. Они связываются намертво. Никаких размеров положения для окружности делать не надо, только диаметр.
Рисунок 7. Создаём. Перемещая смещённую плоскость и изменяя размер до траектории от боковой грани меняете положение элемента. Эскиз сечения всегда следует за точкой проекции траектории.
Записан
