Автор Тема: Соосность  (Прочитано 411 раз)

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Соосность
« : 15.07.13, 09:02:20 »
  •

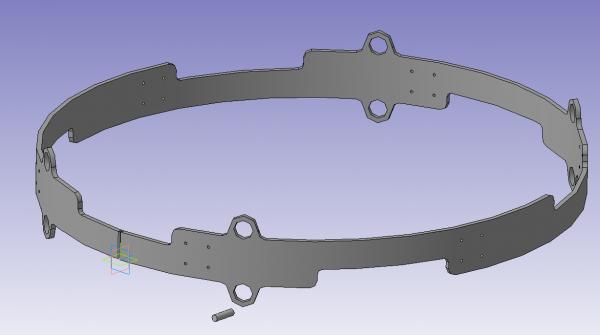

Нужно сделать соосность у цилиндрической детали и листовой детали согнутой по дуге. У листовой детали есть проушины куда и должна вставляться цилиндрическая деталь. Соосность и касание не работают. Подскажите как можно сделать такое.
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: Соосность
« Ответ #1 : 15.07.13, 09:20:41 »
  •

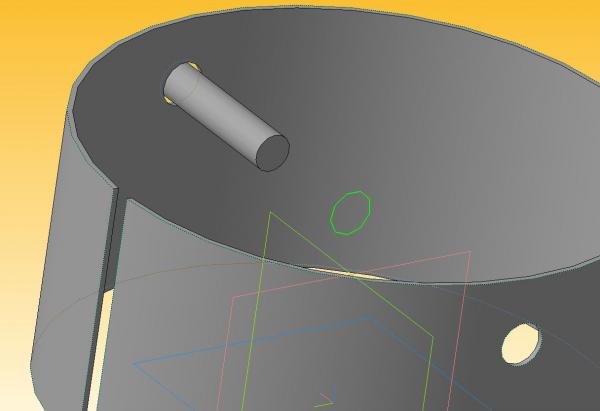

Соосность не работает, потому что отверстие на листовой детали не имеет формы "правильный цилиндр", после загиба отверстие деформировалось. Постройте 2 вспомогательные точки, через них вспомогательную ось. Соосность выполните с этой осью.
тензодатчики и другие весовые компоненты
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Соосность
« Ответ #2 : 15.07.13, 09:29:51 »
  •

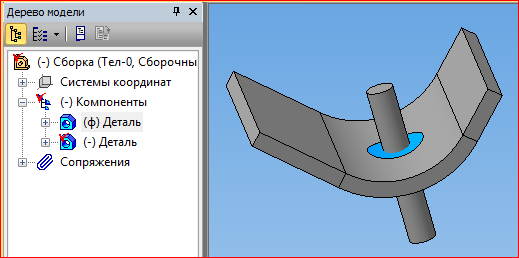

Воспользуйтесь инструментом "заплатка" и постройте две поверхности, залатав некруглые отверстия заплатками. На заплатках постройте точки с параметром 50/50. По этим точкам постройте кривую, которая будет являться осью.

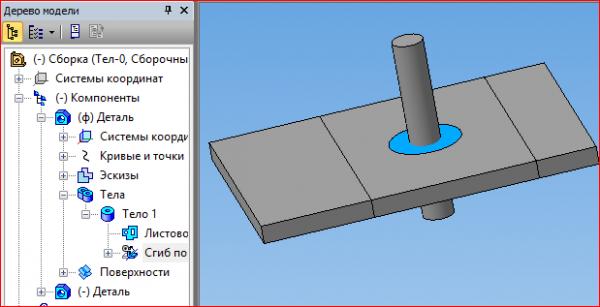

Теперь можете сгибать/разгибать листовое тело, положение сопряжённой детали не будет сбиваться от этого. (см. второй рисунок).
Если все ушки одинаковые, то для некоторых деталей можно просто построить круговой массив.
+ Благодарностей: 1
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Соосность
« Ответ #3 : 15.07.13, 09:38:36 »
  •
Цитата: YNA от 15.07.13, 09:29:51
Воспользуйтесь инструментом "заплатка" и постройте две поверхности, залатав некруглые отверстия заплатками. На заплатках постройте точки с параметром 50/50. По этим точкам постройте кривую, которая будет являться осью.
Теперь можете сгибать/разгибать листовое тело, положение сопряжённой детали не будет сбиваться от этого. (см. второй рисунок).
Если все ушки одинаковые, то для некоторых деталей можно просто построить круговой массив.
Можно поподробнее с места, о точках с параметром 50/50. Строить заплатки нужно в детали, а не в самой сборке?
UPD 1. с точками кажется разобрался выбрал точка на поверхности и задал эти параметры сейчас разбираюсь с построением оси =)

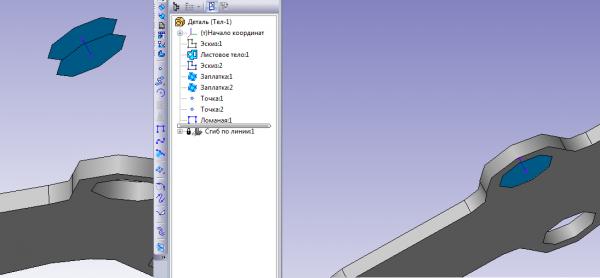

UPD 2. Вот получилось как то так, но при сгибании заплатка уходит в другое место
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Соосность
« Ответ #4 : 15.07.13, 09:47:44 »
  •
Цитата: misterkrabster от 15.07.13, 09:38:36
Строить заплатки нужно в детали, а не в самой сборке?
Как вам удобнее. Значения не имеет.

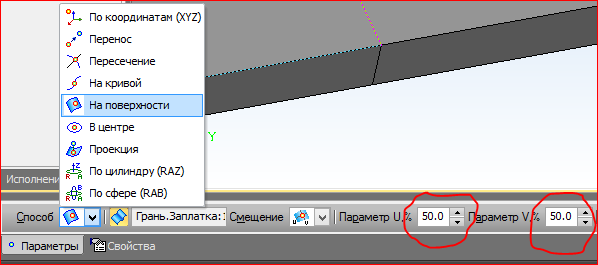

Выбор параметров точек показан на рисунке.
+ Благодарностей: 1
Записан

niklas Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 330
  • Благодарностей: 14
  • Репутация: +7/-6
Re: Соосность
« Ответ #5 : 15.07.13, 10:17:42 »
  •
Цитата: misterkrabster от 15.07.13, 09:02:20
Нужно сделать соосность у цилиндрической детали и листовой детали согнутой по дуге. У листовой детали есть проушины куда и должна вставляться цилиндрическая деталь. Соосность и касание не работают. Подскажите как можно сделать такое.
Отверстия выполните после гиба дет. Отверстия на развертке естественно будт элипсами
Последнее редактирование: 15.07.13, 10:28:43 от niklas
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Соосность
« Ответ #6 : 15.07.13, 10:27:57 »
  •
Цитата: niklas от 15.07.13, 10:17:42
Отверстия выполните после гиба дет.
Так не получиться потому что тогда отверстие будет в форме конуса на развертке.
Цитата: YNA от 15.07.13, 09:47:44
Как вам удобнее. Значения не имеет.
Выбор параметров точек показан на рисунке.
Посмотрите на приложенные мной скриншоты выше мб я что-то делаю не так.
Записан

niklas Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 330
  • Благодарностей: 14
  • Репутация: +7/-6
Re: Соосность
« Ответ #7 : 15.07.13, 10:32:33 »
  •
Естественно, выбирайте из двух плохих менее плохое. Можете на развертке перенести отверстия в невидимый слой и дорисовать цилиндрические. Где-то так, это наверно наиболее легкий путь.
Записан

niklas Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 330
  • Благодарностей: 14
  • Репутация: +7/-6
Re: Соосность
« Ответ #8 : 15.07.13, 10:39:06 »
  •
Цитата: misterkrabster от 15.07.13, 10:27:57
Так не получиться потому что тогда отверстие будет в форме конуса на развертке.Посмотрите на приложенные мной скриншоты выше мб я что-то делаю не так.
Можете воспользоваться методом Pav, но немножко по другому. Сделайте сечение дет. по отв., проведите через отв. прямые, скопируйте их и перенесите в дет. Выполните соосность штыря и любой подходящей прямой.
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Соосность
« Ответ #9 : 15.07.13, 10:40:00 »
  •
Цитата: niklas от 15.07.13, 10:32:33
...Можете на развертке перенести отверстия в невидимый слой и дорисовать цилиндрические...
Только вот плоскость эскиза на развертке не сворачивается.
 :)
Dum spiro spero
К14-1
Записан

Goran Оффлайн

Re: Соосность
« Ответ #10 : 15.07.13, 10:58:03 »
  •
Сделайте еще один вырез отвертий (поверх существующих) в самой сборке. У Вас появиться возможность выбора соосности и в детали останется все без изменений.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Соосность
« Ответ #11 : 15.07.13, 10:59:02 »
  •
Цитата: misterkrabster от 15.07.13, 10:27:57
Посмотрите на приложенные мной скриншоты выше мб я что-то делаю не так.
Вы всё делаете правильно, просто после любых операций не забывайте нажимать F5. :)
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Соосность
« Ответ #12 : 15.07.13, 11:07:10 »
  •
Цитата: Goran от 15.07.13, 10:58:03
Сделайте еще один вырез отвертий (поверх существующих) в самой сборке. У Вас появиться возможность выбора соосности и в детали останется все без изменений.
Что бы сделать вырез нужно отталкиваться от какой то плоскости но деталь же круглая там нет функции начать Эскиз.
Цитата: YNA от 15.07.13, 10:59:02
Вы всё делаете правильно, просто после любых операций не забывайте нажимать F5. :)
Не помогает и Ф5 и перестроить и обновить, заплатки так и стоят на месте до гиба даже без точек или линий. Заплатки не перемещаются вместе с листовым телом.
Записан

Goran Оффлайн

Re: Соосность
« Ответ #13 : 15.07.13, 11:12:10 »
  •

Цитата: misterkrabster от 15.07.13, 11:07:10
Что бы сделать вырез нужно отталкиваться от какой то плоскости но деталь же круглая там нет функции начать Эскиз....
Что Вам мешает спроецировать отверстие на конструктивную плоскость (в том числе созданую дополнительно) и увеличив диаметр "перерезать" отверстие.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: Соосность
« Ответ #14 : 15.07.13, 11:16:30 »
  •
А вот это уже интересно. Какая версия компаса?
Давайте сделаем так. Сделайте простенькую детальку в которой заплатки повисают в воздухе и выложите здесь. Если окажется что дело в версии, то вопрос закрыт, если что-то не так построено, то попробую подсказать что не так. :)
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Соосность
« Ответ #15 : 15.07.13, 11:26:03 »
  •
Цитата: Goran от 15.07.13, 11:12:10
  Что Вам мешает спроецировать отверстие на конструктивную плоскость (в том числе созданую дополнительно) и увеличив диаметр "перерезать" отверстие.
Для того чтобы спроецировать  отверстие плоскость должна находиться параллельно отверстию СК и ее плоскости ни как не совпадают с положением отверстий. Если я правильно представляю себе это, то нужно подобрать вспомогательную плоскость под таким углом чтобы она была параллельна этому отверстию.
Цитата: YNA от 15.07.13, 11:16:30
А вот это уже интересно. Какая версия компаса?
Давайте сделаем так. Сделайте простенькую детальку в которой заплатки повисают в воздухе и выложите здесь. Если окажется что дело в версии, то вопрос закрыт, если что-то не так построено, то попробую подсказать что не так. :)
12 сп2
Записан

misterkrabster Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 27
  • Репутация: +0/-0
Re: Соосность
« Ответ #16 : 15.07.13, 11:53:43 »
  •
Всё разобрался нужно было заплатку создавать на согнутой детали тогда при разгибании она передвигается вместе с листовым телом.
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: Соосность
« Ответ #17 : 15.07.13, 12:06:13 »
  •
Легких путей мы не ищем  :)
тензодатчики и другие весовые компоненты
Записан

GenTAPo Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 338
  • Благодарностей: 12
  • Репутация: +2/-0
Re: Соосность
« Ответ #18 : 24.07.13, 15:48:17 »
  •
Вот именно! Самый простой и быстрый способ - это заплатки и ось. Но, как говорил товарищ Сухов "Лучше конечно помучится".
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: Соосность
« Ответ #19 : 24.07.13, 19:20:58 »
  •
Цитата: GenTAPo от 24.07.13, 15:48:17
Вот именно! Самый простой и быстрый способ - это заплатки и ось. Но, как говорил товарищ Сухов "Лучше конечно помучится".
Самый быстрый способ, это тот который предложил некий Pav, в первом ответе  :)

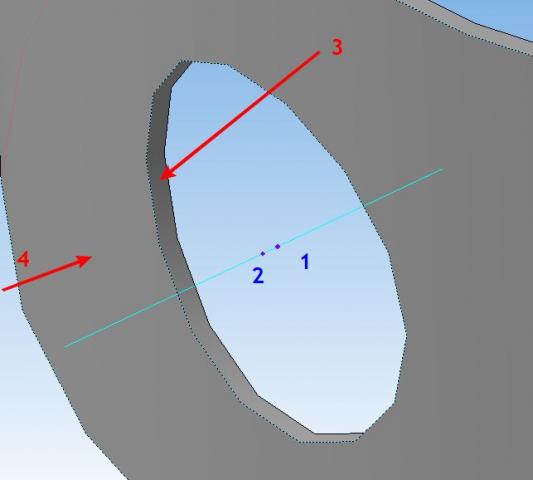

Делается за 5 секунд.Смотрите картинку:
a. Рисуем точку 1 с параметром "В центре". Указываем поверхность 3
b. Рисуем точку 2 с параметром "Проекция". Указываем точку 1 и поверхность 4
с. Соединяем точки 1 и 2

Как говорил товарищ Pav "Легких путей мы не ищем"  :-)))
тензодатчики и другие весовые компоненты
Записан
