Автор Тема: Как отзеркалить большую сборку  (Прочитано 1878 раз)

Ole Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 017
  • Благодарностей: 2
  • Репутация: +18/-1
Как отзеркалить большую сборку
« : 07.12.11, 11:51:12 »
  •
1. Сохраняем сборку, которую нужно отзеркалить, с помощью Папиа в нейтральном формате. Например, в формате *.х_t.

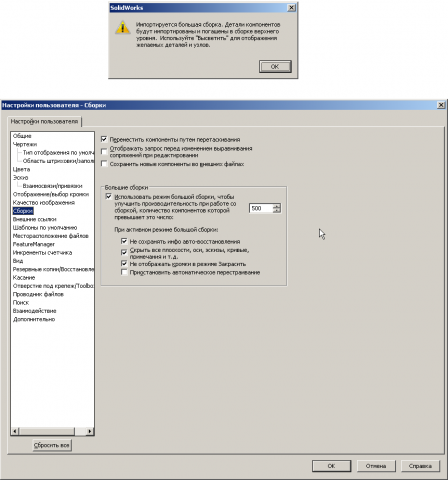

2. Помещаем этот файл в отдельную папку и открываем его,например,  в SolidWorks2010. При этом  можем получить сообщение "Импортируется большая сборка. Детали компонентов будут импортированы и погашены...Используйте "Высветить" для отображения."- см. Рисунок 1.
Это означает, что модель не будет отображаться. (Если модель отображается, можно перейти к п.4).
3. Чтобы отобразить модель есть два варианта:
а) Перед загрузкой модели отключить режим большой сборки в настройках (см. Рисунок 2), при этом комп может тормозить больше, чем по варианту б).

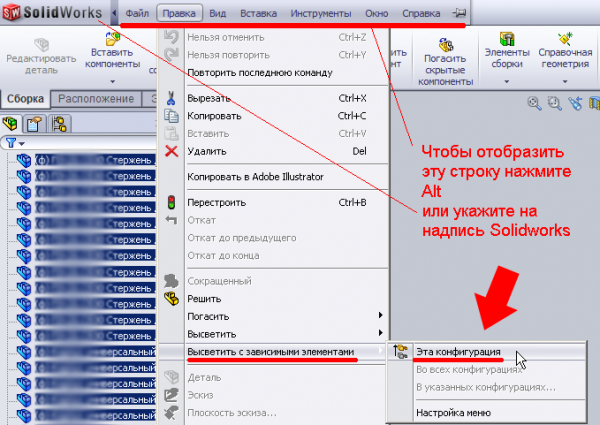

б) Высветить компоненты, как советует программа (см. Рисунок 1).Для этого:
-  выделяем все компоненты в дереве (выбрал первый, нажал Shift, указал на последний, возможно, перетащив бегунок) - Рисунок 3.
- Правка - Высветить с зависимыми элементами - Эта конфигурация.
Ждем долго, пока высветятся все компоненты сразу и появится модель.
До слез  жалко девочку, которая высветила 770 деталей вручную, нажимая на кнопочку - колокольчик. Потому, что в сборке всего было 2116 деталей а жизнь такая короткая.
http://fsapr2000.ru/index.php?s=ba28f5b05d3f133b4843736cffcf43f0&showtopic=26130

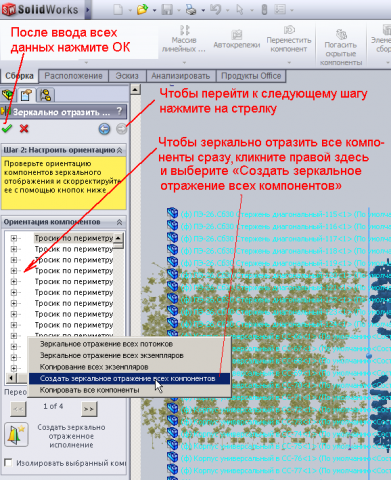

4.При построении зеркальной сборки могут возникнуть трудности. Как их преодолеть -  см. Рисунок 4.

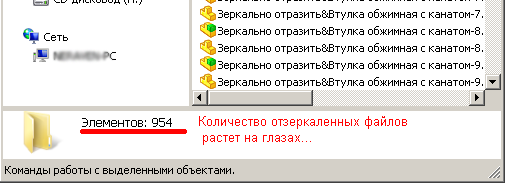

Процесс создания зеркальной сборки удобно контролировать, если на экран монитора вывести папку с файлами зеркальной сборки и отобразить количество файлов, находящихся в папке. Мы будем видеть, как это число (количество файлов в папке) будет быстро увеличиваться (см. Рисунок 5), а сама папка будет наполняться зеркальными файлами.

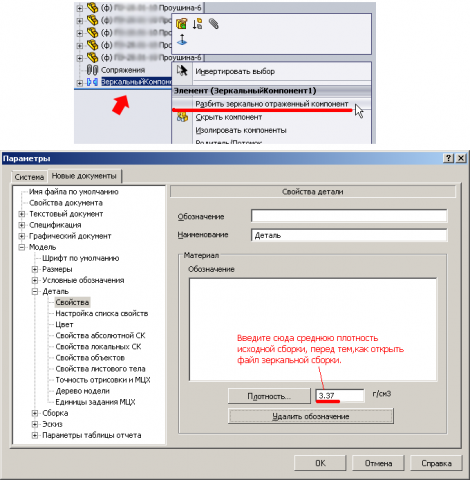

После построения зеркальной сборки   нужно удалить исходную. Для этого нужно предварительно "разбить зеркально отраженный компонент", такая команда имеется в контекстном меню (Рисунок 6). После этого в дереве появятся зеркальные компоненты россыпью. Удалить исходные можно, предварительно выделив их все с помощью клавиши Shift и нажав на Delete
Сохраняем зеркальную сборку в *.х_t
5.Все детали зеркальной сборки после импорта в Папи будут иметь одинаковую плотность, по умолчанию как у Стали 10.
А если сборка не из стали? Из разнородных материалов? Можно определить среднюю плотность исходной сборки (разделив общую массу на общий объем) и назначить эту плотность для всех деталей зеркальной сборки - см. Рисунок 7 - перед импортом зеркальной сборки в программу Папи.

Если кому-нибудь пригодится, буду рад. Если Вы нашли ошибку или знаете, как все это сделать проще и лучше, пожалуйста, поделитесь опытом.

Последнее редактирование: 07.12.11, 12:42:51 от Ole
Проверь и поддержи!       http://luga41.narod.ru/indexq.php
Записан

Ole Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 017
  • Благодарностей: 2
  • Репутация: +18/-1
Re: Как отзеркалить большую сборку
« Ответ #1 : 07.12.11, 11:53:43 »
  •
(продолжение, рисунки)
Последнее редактирование: 07.12.11, 13:08:46 от Ole
Проверь и поддержи!       http://luga41.narod.ru/indexq.php
Записан

tolikwu Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 146
  • Благодарностей: 1
  • Репутация: +0/-1
Re: Как отзеркалить большую сборку
« Ответ #2 : 18.04.13, 12:49:34 »
  •
не сюда писал)
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: Как отзеркалить большую сборку
« Ответ #3 : 22.04.13, 14:16:29 »
  •
Может проще было сразу в солиде построить? К чему эти фантазии??
Записан

Ole Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 017
  • Благодарностей: 2
  • Репутация: +18/-1
Re: Как отзеркалить большую сборку
« Ответ #4 : 02.05.13, 22:20:59 »
  •
Цитировать
Может проще было сразу в солиде построить? К чему эти фантазии??

Это способ для тех, кто  половину Сборки построил в Папие и теперь не знает как получить вторую, зеркальную половину этой Сборки.
Способ многократно испытанный на больших сборках.

В чем, собственно, заключаются фантазии? Не бывает зеркальных сборок или не бывает пользователей, не работающих в Солиде?
Проверь и поддержи!       http://luga41.narod.ru/indexq.php
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: Как отзеркалить большую сборку
« Ответ #5 : 07.06.13, 09:51:02 »
  •
Фантазия в том, что использовать другой САПР для решения проблем Папиа при том, что после предлагаемого вами решения придется все детали распознавать в Папие. Конечно не мое дело указывать, но работать в двух программах когда можно работать в одной не практично. В идеале в Папие стоит создать макрос кот. будет зеркалить детали в сборке, коли разработчику нет до этого дела.
Записан

lua Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 219
  • Благодарностей: 17
  • Репутация: +3/-0
Re: Как отзеркалить большую сборку
« Ответ #6 : 07.06.13, 15:05:30 »
  •
Цитата: Илья Муромец от 07.06.13, 09:51:02
В идеале в Папие стоит создать макрос кот. будет зеркалить детали в сборке, коли разработчику нет до этого дела.
Уже есть такой макрос http://forum.papilaytofficial.ru/index.php/topic,18476.0q.php :)
Записан

Ole Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 017
  • Благодарностей: 2
  • Репутация: +18/-1
Re: Как отзеркалить большую сборку
« Ответ #7 : 07.06.13, 19:30:39 »
  •
Цитировать
....стоит создать макрос кот. будет зеркалить детали в сборке....

Пусть пользователи сами выберут наиболее подходящий для них вариант.
Последнее редактирование: 07.06.13, 19:55:45 от Ole
Проверь и поддержи!       http://luga41.narod.ru/indexq.php
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: Как отзеркалить большую сборку
« Ответ #8 : 22.07.13, 07:55:23 »
  •
Ole вы путаете. Не нужно создавать новую зеркальную деталь. Задача в самой сборке разместить зеркально компоненты.
Записан

GenTAPo Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 338
  • Благодарностей: 12
  • Репутация: +2/-0
Re: Как отзеркалить большую сборку
« Ответ #9 : 24.07.13, 15:13:11 »
  •
Если это только для создания ассоциативного чертежа, это одно дело. А если нужны реально зеркальные модели для изготовления на станках с ЧПУ. На моделях не напишешь, как на чертеже, деталь такая то зеркальный вид. Как раз такая ситуация у нас частенько. Вот и выходит, что должна быть реальная зеркальная деталь, которую можно сделать из детали-заготовки, а не её зеркалный вид в сборке. Это применительно с станочным деталям.
Что касается металлоконструкии их проката. Там частенько бывает такое. Приучил себя к следующему. Детали из проката делаю операцией "Средняя плоскость". Сохраняю, сразу делаю зеркальную деталь используя эту как заготовку, сохраняю с другим номером.
Сборку делаю не от первой детали, которая по умолчанию фиксируется. Снимаю фиксацию и сопрягаю системные плоскости детали с системными плоскостями сборки, так, чтобы системные плоскости и начало координат сборки были симметрично общей сборке. Далее собрать остальные детали, используя в качестве сопряжения не деталь с деталью, а системные плоскости деталей с системными плоскостями сборки. Тогда детали не зависят друг от друга. Сохраняю с присвоением обозначения.
Открываю снова и изменяю файлы источники на файлы зеркальных деталей. Так как они связаны системными плоскостями, ничего не развалится. Получаем зеркальную сборку, сохраняем с другим именем.
Одновремено, зная, какие габариты сборки нужны, проверяется, нет ли врезаний деталей или недотягивания одной детали до другой.

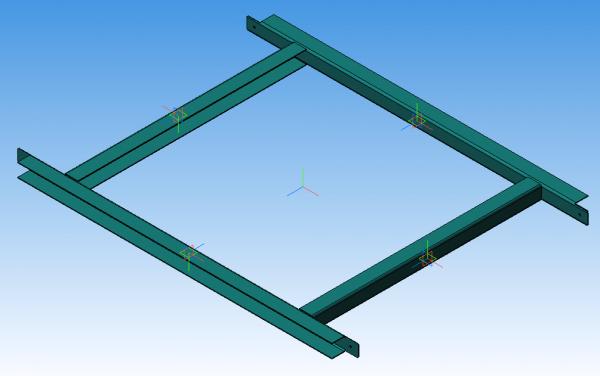

На примере хорошо видно расположение плоскостей деталей относительно плоскости сборки.
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: Как отзеркалить большую сборку
« Ответ #10 : 24.07.13, 17:16:25 »
  •
GenTAPo суть вопроса как отзеркалить сборку. В солиде это посто решается. А вот в Папие почему создать зеркальное отображение в сборке детали или подсборки нельзя. То что вы описываете это простоя замена одних деталей на другие, но вы забываете про редактирование. Ведь в вашем случае зеркальная деталь не повторит изменения сделанные в исходной детали. Речь идет о том, что в сборке нет решения трудоемкой операции. Сейчас для создания симметричной сборки мне приходиться все элементы размещать вручную. Когда таких элементов больше сотни, то реально теряется много времени.
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Как отзеркалить большую сборку
« Ответ #11 : 24.07.13, 18:23:58 »
  •
 Уважаемый Илья Муромец!
 Ваше
Цитата: Илья Муромец от 24.07.13, 17:16:25
...А вот в Папие почему создать зеркальное отображение в сборке детали или подсборки нельзя. То что вы описываете это простоя замена одних деталей на другие, но вы забываете про редактирование. Ведь в вашем случае зеркальная деталь не повторит изменения сделанные в исходной детали....
никак не согласуется с описанием от GenTAPo:
Цитата: GenTAPo от 24.07.13, 15:13:11
...Вот и выходит, что должна быть реальная зеркальная деталь, которую можно сделать из детали-заготовки  :um:, а не её зеркалный вид в сборке...
См. Справку: Деталь-заготовка!  ;)
Ищите,  и обрящете!
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: Как отзеркалить большую сборку
« Ответ #12 : 24.07.13, 19:20:55 »
  •
И что? Мне нужен зекальный расположение детели или подсборки в сборке. Кроме того вот вам из справки
Цитировать
В текущей модели отображаются только тела, имеющиеся в детали-заготовке. Объекты, не являющиеся телами (поверхности, обозначения резьбы, размеры и др.), не передают­ся в модель, которая использует заготовку.
что меня совсем не устраивает.
Последнее редактирование: 24.07.13, 19:31:29 от Илья Муромец
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Как отзеркалить большую сборку
« Ответ #13 : 24.07.13, 19:29:50 »
  •
Цитата: Илья Муромец от 24.07.13, 19:20:55
И что? ...
Да ничего!  :cl:
 Всем нужна зеркальная Сборка (подсборка)!  88))
  Не согласны с моими "опусами" по поводу Ваших "непоняток" - пишите конкретику!  :um:
 Эмоции можете изложить в личку!

Ищите,  и обрящете!
+ Благодарностей: 1
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: Как отзеркалить большую сборку
« Ответ #14 : 24.07.13, 19:38:38 »
  •
Постройте любую деталь с условным отображением резьбы, вспомогательными поверхностями, плоскостями и дополнительными поверхностями. Вставте ее в сборку. Спозиционируйте по вспомогательным плоскостям и осям, а затем создайте зеркальное отображение данной детали в сборке совсеми выше перечисленными элементами. Описанный метод с деталью-заготовкой не подходит уже на этапе позиционирования, поскольку в дереве построения у детали-заготовки ничего нет.
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Как отзеркалить большую сборку
« Ответ #15 : 24.07.13, 19:45:46 »
  •
Цитата: Илья Муромец от 24.07.13, 19:38:38
Постройте ....
"Строю" много лет.
 Техника "в железе" работает без нареканий.
 P.S. Для личного общения на форуме существует специальная возможность.
Ищите,  и обрящете!
Записан

GenTAPo Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 338
  • Благодарностей: 12
  • Репутация: +2/-0
Re: Как отзеркалить большую сборку
« Ответ #16 : 25.07.13, 09:15:08 »
  •
Ещё раз повторяюсь.
Если конечная цель всего проекта - чертёж выведенный на бумаге, то да, недостаток налицо.
Долгое время приходилось переучивать всё наше КБ, что их работа не заканчивается на распечатке на бумаге, на которой можно пририсовать недостающее и сдать в архив. Долгое время вдалбливалось, что такое электронный состав изделия. Что если даже детали зеркально, картинкой, отражены в чертеже, это не значит, что их физически не может быть. Если даже деталь в спецификации чертежа указана как БЧ, то модель для неё всё равно надо сделать, а не пририсовать в ассоциативном сборочном. Электронный состав изделия должен быть полным, а не подразумеваться в уме конструктора. Система управления документооборотом ЛОЦМАН и система управления производстством этого не поймёт.
Когда стало доходить постепенно до пользователей, стали понимать преимущество. Многие детали повторяются в разных проектах, а как же вставить в новый проект то, чего собственно нет, а где то там было зеркально отражено в сборке.
Ну, а если только на бумаге и сдать на раз, так отразите непосредственно на чертеже.
Записан
