Автор Тема: Построение сложной спирали  (Прочитано 635 раз)

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Построение сложной спирали
« : 24.07.13, 11:34:19 »
  •
Приветствую
Вопрос, как в 3D нарисовать такую спираль


Сложность в том, что сечение спирали изменяет угол наклона к оси при движении от основания к конусу.
Нарисовать саму конусную спираль не проблема. А вот как поверхности образующей спирали наклонять под изменяющимся углом не знаю. Задан угол наклона к оси в начале основании и в конце спирали.
Записан

niklas Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 330
  • Благодарностей: 14
  • Репутация: +7/-6
Re: Построение сложной спирали
« Ответ #1 : 24.07.13, 12:14:53 »
  •
Вопрос, переменный наклон сечений, это важно??? Сама спираль переменного сечения, наверно Вы это хотели сказать
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: Построение сложной спирали
« Ответ #2 : 24.07.13, 12:15:50 »
  •
Первое что в голову приходит "кривая по закону". Вот тут почитайте как функцию описать http://allmatematika.ru/e107_plugins/forum/forum_viewtopic.php?7707
тензодатчики и другие весовые компоненты
Записан

Boriss Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 60
  • Благодарностей: 31
  • Репутация: +4/-0
Re: Построение сложной спирали
« Ответ #3 : 24.07.13, 12:17:11 »
  •
Цитата: 3D от 24.07.13, 11:34:19
...как поверхности образующей спирали наклонять под изменяющимся углом...
http://forum.papilaytofficial.ru/index.php/topic,6012.msg32063q.php#msg32063
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение сложной спирали
« Ответ #4 : 24.07.13, 13:02:09 »
  •
Не совсем понял. В примерах сечение круглое. Вопрос в изменении наклона плоскости к оси. А внешняя форма спирали конус с прямыми сторонами образующей, не изогнутыми. Да и шаг одинаковый.
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Построение сложной спирали
« Ответ #5 : 24.07.13, 13:10:56 »
  •
Вы примерно это имели ввиду?
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение сложной спирали
« Ответ #6 : 24.07.13, 13:29:15 »
  •

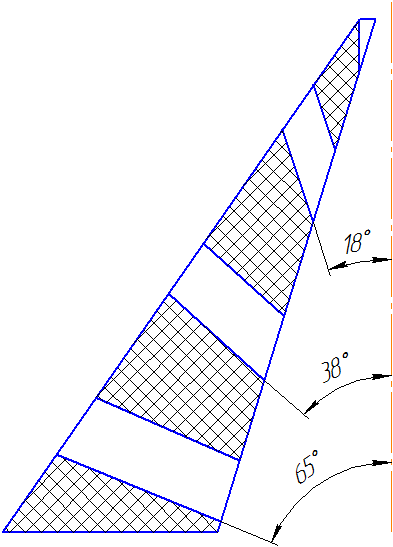

Примерно вот так


Размерность углов указана условно.
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение сложной спирали
« Ответ #7 : 24.07.13, 13:34:16 »
  •

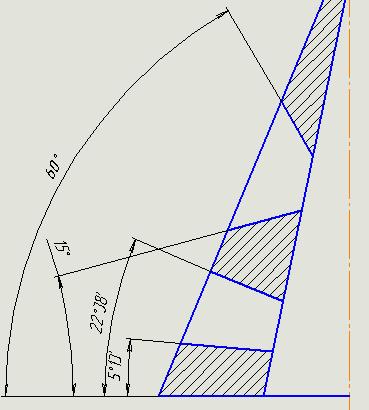

Правильней вот так


Т.е. фреза выбирает материал двигаясь вверх и изменяя свой наклон к оси.
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Построение спирали с переменным наклоном образующей
« Ответ #8 : 24.07.13, 22:35:56 »
  •
Help
Построение спирали с переменным наклоном образующей. Пожалуйста подскажите. Можно 3D (.m3d сбросить для понимания как реализовать).

Выточить сверлом на токарнике замучаешся. Есть идея нарисовать в 3D и отдать на ЧПУ фрезер. Вот така задача

Вопрос, как в 3D нарисовать такую спираль

Сложность в том, что сечение спирали изменяет угол наклона к оси при движении от основания к конусу.
Нарисовать саму конусную спираль не проблема. А вот как поверхности образующей спирали наклонять под изменяющимся углом не знаю. Задан угол наклона к оси в начале основании и в конце спирали.

Т.е. цилиндрическая фреза выбирает материал двигаясь вверх и изменяя свой наклон к оси.

Спасибо.
Записан

СВ Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 064
  • Благодарностей: 25
  • Wxp; К5.11...К11
  • Репутация: +15/-8
Re: Построение спирали с переменным наклоном образующей
« Ответ #9 : 25.07.13, 00:34:07 »
  •
 Если задача в том, чтобы именно изготовить, то - насколько помню стародавнические времена со станками ЧПУ и без компьютерного 3Д-моделирования, достаточно НАЧЕРТИТЬ общий вид с размерами, а для фрезерования спирали написать в т.т. про начальный и конечные углы "входа"/"выхода" фрезы в тело детали (точнее будет показать их в нужных разрезах), т.е указать, что угол плавно меняется от такого к такому. А программисты создадут программу.
Сейчас, наверное, программирование стало проще - благодаря 3Д, а потому  без модели не всякий и потянет ...
АСЫ, говорите с новичками на понятном им языке !
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение спирали с переменным наклоном образующей
« Ответ #10 : 25.07.13, 19:38:10 »
  •
Вы философ?
Вопрос-то не философский. Дуиал, что сформулировал ясно его.
Уточню, вопрос не про Иммануила Канта, фрезер или напильник. Вопрос про Папи 3Дэ.
Спасибо.
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение сложной спирали
« Ответ #11 : 25.07.13, 19:38:46 »
  •
Хэлп актуально
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Построение спирали с переменным наклоном образующей
« Ответ #12 : 25.07.13, 19:47:02 »
  •
Штука не сложная при наличии 5-ти координатного станка, зачем Вам модель? Вспомните молодость, школу, всё можно на обычном калькуляторе посчитать, курс молодого бойца.
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение спирали с переменным наклоном образующей
« Ответ #13 : 25.07.13, 21:52:49 »
  •
Цитата: Sabahs от 25.07.13, 19:47:02
Штука не сложная при наличии
- Отлично! Далее будет совет?

Цитата: Sabahs от 25.07.13, 19:47:02
зачем Вам модель?
- Не понял? Разве этот вопрос относится к функционалу Папи 3Дэ? Зачем на небе звёзды - вопрос не задавался.

Цитата: Sabahs от 25.07.13, 19:47:02
Вспомните молодость, школу, всё можно на обычном калькуляторе посчитать,
- Не понял? Разве калькулятор относится к функционалу Папи 3Дэ?  Если ищите с кем воспоминаниями заняться - то это не в эту ветку. Здесь вопрос не филисофский. С этим скорее сюда http://forum.papilaytofficial.ru/index.php/board,10.0q.php

Спасибо за понимание
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Построение спирали с переменным наклоном образующей
« Ответ #14 : 25.07.13, 21:56:03 »
  •
Для совета, нужна Ваша модель с проблемой, тем более
Цитата: 3D от 24.07.13, 11:34:19
Приветствую
...
Нарисовать саму конусную спираль не проблема.
...
Мне проще на станке сразу её сделать, но у меня всего четыре оси, плюс две виртуальных, а тут нужно пять осей.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Построение спирали с переменным наклоном образующей
« Ответ #15 : 25.07.13, 23:08:58 »
  •

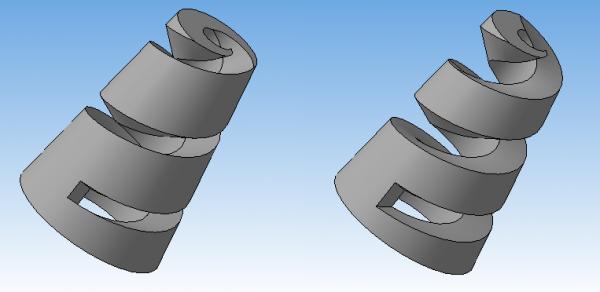

Вымучал вот такую фиговину. Знаете функционал 14 и умеешь использовать переменные? Тогда для вас построить подобное не проблема)))
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Построение спирали с переменным наклоном образующей
« Ответ #16 : 26.07.13, 06:36:29 »
  •

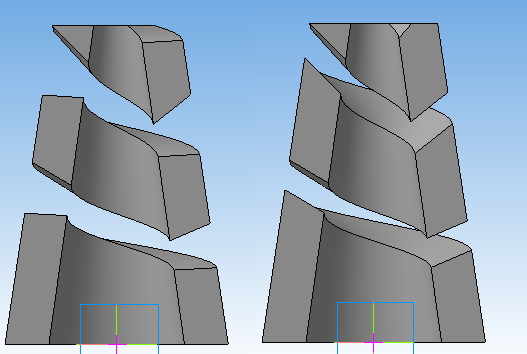

Построить можно.
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение спирали с переменным наклоном образующей
« Ответ #17 : 26.07.13, 07:41:02 »
  •
О! А можно .m3d для изучения методики. И картинку в сечении этой детали.
Спасибо.
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: Построение спирали с переменным наклоном образующей
« Ответ #18 : 26.07.13, 07:53:11 »
  •
Можно.
Записан

3D Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 13
  • Репутация: +0/-0
Re: Построение спирали с переменным наклоном образующей
« Ответ #19 : 26.07.13, 08:37:44 »
  •
Не могли бы сохранить деталь в версии компас 13 или ниже. Спасибо.
