Страницы: 1 [2] 3 |   Вниз
0 Пользователей и 1 Гость просматривают эту тему.

Автор Тема: 3D модель в PDF  (Прочитано 6578 раз)

Renat Оффлайн

  • ***
  • Участник
  • Сообщений: 163
  • flagman
  • Репутация: +6/-2
Re: 3D модель в PDF
« Ответ #20 : 21.12.11, 11:33:31 »
  •
Поддержка Acrobat Pro Extended прекращена. :|
А только в этих версиях была трансляция из 3D моделей.

Почему Adobe прекращает поддержку Acrobat Pro Extended?

Теперь для этих целей необходимо специализированное ПО: Tetra 4D.
Последнее редактирование: 21.12.11, 11:46:14 от Renat
Вселенная устроена разумно.
Записан

baton4ik Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 22
  • Благодарностей: 1
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #21 : 10.01.12, 20:19:54 »
  •
Решение есть. Конвертируем модель в U3D с помощью MeshLab (http://meshlab.sourceforge.net/). Затем используем LaTeX (http://ru.wikipedia.org/wiki/LaTeX) для создания 3DPDF.
http://meshlabstuff.blogspot.com/2009/03/creating-interactive-3d-objects-insideq.php
Удачи!
Записан

Эдуард Оффлайн

  • *****
  •
  • Завсегдатай
  • Сообщений: 686
  • Благодарностей: 7
  • Репутация: +13/-1
Re: 3D модель в PDF
« Ответ #22 : 11.01.12, 16:23:16 »
  •
Цитата: Pokemon от 20.12.11, 15:05:33
...
Что касается Солида, то на него тратиться мы не хотим только из-за этой функции. Там, кстати, есть еще одна удобная функция, сохранения сборки как детали. ... В Папие такого не сделаешь - поэтому я и хочу создать pdf с моделью.

Это можно занести в предложения к разработчикам - "Создание многотельной детали из сборки" или "Конвертирование сборки в многотельную деталь"

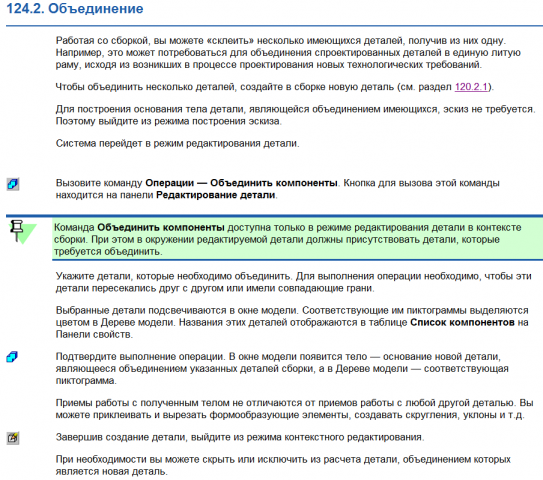

   Почитайте справку 124.2. Объединение, может быть это то, что вам нужно?
Записан

GenTAPo Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 338
  • Благодарностей: 12
  • Репутация: +2/-0
Re: 3D модель в PDF
« Ответ #23 : 06.08.12, 14:52:29 »
  •
Опять не перестаю удивляться, как же у нас любят осложнять себе жизнь!
Ну где бы вы не работали, ведь не на неделю же собрались. У нас на предприяти все просмотровщики на все случаи жизни, они у всех бесплатные и никогда не знаешь, очередной заказчик в каком формате чертежи пришлёт. Папи у нас, больше ста рабочих мест, V10 а просмотровщики у всех, и в отделе печати чертежей Viever V13 SP1. Наверное проще, скачать бесплатно и установить, а если кому отсылаете чертежи, то указать ссылку для скачивания, чем выдумывать себе проблемы и пути их решения.
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: 3D модель в PDF
« Ответ #24 : 18.08.12, 16:45:47 »
  •
я бы посмотрел, что вам ответит зарубежный заказчик когда вы предложите ему для просмотра скачать просмоторщик Папиа, код сам заказчик работает в солиде или NX. Кто платит тот и заказывает музыку!
Записан

aschelyaev Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 16
    • WWW
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #25 : 22.08.12, 18:03:43 »
  •
Товарищи, попробуйте вот http://capvidia.com/component/content/article/31-services/202-how-to-view-and-analyse-your-cad-files-online он-лайн бесплатный просмотровщик в своей работе.
Записан

Илья Муромец Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 84
  • Благодарностей: 1
  • Репутация: +0/-2
Re: 3D модель в PDF
« Ответ #26 : 23.08.12, 16:46:31 »
  •
речь не о ьуниверсальном просмоторщике, а о том как работать с заказчиком
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: 3D модель в PDF
« Ответ #27 : 23.08.12, 17:09:20 »
  •
т.е. если у заказчика стоит солид то и нам только в солиде работать? А если у заказчика вообще нет КАД?
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

aschelyaev Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 16
    • WWW
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #28 : 23.08.12, 18:57:47 »
  •
Я просто не понял конечно задачи.
Задача именно перегонять данные в PDF или в тот формат, который заказчик умеет читать?
Если второе, то вариантов масса.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: 3D модель в PDF
« Ответ #29 : 23.08.12, 19:02:26 »
  •
Судя из названия темы наверное перегонка в 3Д ПДФ.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

sercio Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 56
  • Благодарностей: 2
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #30 : 11.02.13, 10:35:13 »
  •
Господа, есть решение, которое работает.
Для этого потребуется:
1. Delcam Exchange 2013 R3
C помощью этой программы конвертируются  файлы САПР в формат "U3D" :
Форматы импорта
3MLava
3Shape
ASIS
AMfit
AOMS
ASKON
AutoCAD
CATIA
CATIA5 (до V5R22 включительно)
Cimatron
Creo 1.0
Cynovad
DDX
DGK
DMT
Elite
FootCAD
GPSCAN
HICAD
IDEAS
IGES
Inventor (до AI 2013 включительно)
iTero
Orthema
Parasolid
Paromed
Part
PDF
Pro/Rngineer
Procera
Rhino
Schott
Sirona
SoleCAD
Solid Edge (до ST5 включительно)
SolidWorks (до SW2013 включительно)
SpaceClam
STEP
STL
TopSolid
U3D
Unigrarhics (до NX8.5 включительно)
VDA
WinMAX
XTL

Форматы экспорта
ASIS
AutoCAD
CATIA5
DDX
DGK
DMT
IGES
Parasolid
PDF
Rhino
STEP
STL
U3D
VDA

2. Adobe Acrobat X Pro.
С помощью этой программы создаём файл PDF, выбрав в качестве источника созданный файл "U3D".
Полученный таким образом файл PDF( с поддержкой функций 3D:перемещение,
вращение,масштаб, вид и т.п)  просматривается в любой программе-просмотрщике pdf файлов .
Пример полученного файла во вложенном файле.
Удачи!
+ Благодарностей: 2
Записан

aschelyaev Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 16
    • WWW
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #31 : 13.02.13, 10:57:53 »
  •
Если не ошибаюсь, то Делкам Эксчейндж это по сути консалтинговая услуга. Ставишь софт, открываешь в нем свою модель и модель улетает, например, в Англию, где с ней что-то делают.
Так ведь?
Записан

Ferymm Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 65
  • Благодарностей: 3
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #32 : 13.02.13, 11:20:30 »
  •
Foxit reader не вращает полученную модель. Вообще не понимаю как в нем с 3д работать.
Вместо Delcam можно использовать DeepExploration 6.5: в нем сразу есть функция pdf 3д http://clip2net.com/s/2PgB9. Возможность сохранения в U3D также присутствует.
Выложил бы результат на проверку, но гемороиться с упаковкой файла в 200кб нет никакого желания (на дворе уже какой век? люди терабайты качают, а у вас такой архаизм  :|)
+ Благодарностей: 1
Записан

sercio Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 56
  • Благодарностей: 2
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #33 : 14.02.13, 14:40:58 »
  •

Цитата: Ferymm от 13.02.13, 11:20:30
Foxit reader не вращает полученную модель.
Действительно, "Foxit reader " не может запустить активное содержимое pdf файла . "Acrobat Reader" читает без проблем.
Delcam чем ещё хорош, что может напрямую открывать файлы ASCON (a3d, m3d, cdw) без конвертации.
Записан

AlexA Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 271
  • Репутация: +5/-0
Re: 3D модель в PDF
« Ответ #34 : 14.02.13, 16:20:29 »
  •
А еще можно применять Adobe Acrobat 9 Pro Extended - перегоняете модель или сборку Папиа в обменный формат (sat, igs и еще вроде были), перетягиваете в Акробат - и вуаля, 3d-pdf. И не надо сторонних программ.
Записан

GRom Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 23
  • Благодарностей: 1
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #35 : 15.02.13, 17:25:18 »
  •
Можно создавать и в Adobe Acrobat X Pro, но надо доставить плагин 3D PDF от TETRA 4D.
Пример см. вложение, обратите внимание, на одном листе чертеж и 3D-модель (в низу).
Просматривать  "Acrobat Reader". Для активации модели щелкните на ней.
Модель можно вращать, разрезать по основным плоскостям.
+ Благодарностей: 1
Записан

sercio Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 56
  • Благодарностей: 2
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #36 : 16.02.13, 10:05:05 »
  •
Цитата: GRom от 15.02.13, 17:25:18
Можно создавать и в Adobe Acrobat X Pro, но надо доставить плагин 3D PDF от TETRA 4D.
Пример см. вложение, обратите внимание, на одном листе чертеж и 3D-модель (в низу).
Просматривать  "Acrobat Reader". Для активации модели щелкните на ней.
Модель можно вращать, разрезать по основным плоскостям.
Оригинально получилось... Solid Edge? А как в pdf и чертёж и модель встраивали? Объединили два pdf в одном?
Записан

sercio Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 56
  • Благодарностей: 2
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #37 : 16.02.13, 10:07:30 »
  •
Цитата: aschelyaev от 13.02.13, 10:57:53
Если не ошибаюсь, то Делкам Эксчейндж это по сути консалтинговая услуга. Ставишь софт, открываешь в нем свою модель и модель улетает, например, в Англию, где с ней что-то делают.
Так ведь?
Не совсем, услуга такая действительно есть у них на сайте "online-конвертация". Delcam же самостоятельный программный продукт.
Записан

GRom Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 23
  • Благодарностей: 1
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #38 : 18.02.13, 13:30:51 »
  •
Цитата: sercio от 16.02.13, 10:05:05
Solid Edge? А как в pdf и чертёж и модель встраивали?
Вообщето Inventor, но это абсолютно неважно.
Работаем в Acrobat X Pro c Tetra 4D.
1. Открываем pdf файл чертежа, с заранее оставленным местом под модель.
2. Дальше по меню: Инструменты->3D PDF Converter->Insert 3D
3. Выбираем область где надо вставить модель.
4. Выбираем файл модели.
5. При желании меняем доп.параметры (цвет фона, тип источника света, тип представления модели)
6. ОК

Получаем чертеж с встроенной моделью.
Записан

GkmSoft Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 21
    • WWW
  • Репутация: +0/-0
Re: 3D модель в PDF
« Ответ #39 : 06.07.13, 15:10:28 »
  •
Появился плагин для Папиа, который позволяет напрямую создавать 3D PDF файлы, при помощи команды "сохранить как" в Папие

http://gkmsoft.ru/allcatalog/pdf3dkompas_plugin/
Записан
