Автор Тема: 3D модель в PDF  (Прочитано 6578 раз)

Pokemon Оффлайн

  • ****
  • Активный участник
  • Сообщений: 246
  • Win XP + Папи-3D V13
  • Репутация: +2/-0
3D модель в PDF
« : 17.12.11, 12:12:05 »
  •
Уже долгое время существует так называемый "u3d" формат
http://archicad.ru/support/articles/all/article639q.php
Сейчас появилась задача заказчику отправить модель только для просмотра и, желательно, в PDF.
Решил попробовать, но не нашел такого формата в Папи. Кто-нибудь сталкивался? Можно ли это как-нибудь сделать?
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: 3D модель в PDF
« Ответ #1 : 18.12.11, 14:06:29 »
  •
Цитата: Pokemon от 17.12.11, 12:12:05
Решил попробовать, но не нашел такого формата в Папи. Кто-нибудь сталкивался? Можно ли это как-нибудь сделать?
В Папи такого нет, ну по крайней мере я не знаю  :)

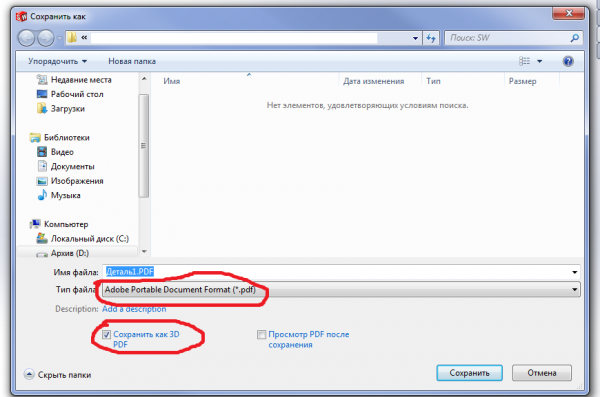

Можно конвертировать в SolidWorks и сделать там. В SW выбираете для модели "сохранить как...", тип файла pdf, и ставите галочку 3D PDF.
тензодатчики и другие весовые компоненты
Записан

GL_E Оффлайн

  • ****
  • Активный участник
  • Сообщений: 212
  • Благодарностей: 10
  • XP SP3, Kompas V13 SP2
  • Репутация: +1/-0
Re: 3D модель в PDF
« Ответ #2 : 18.12.11, 20:56:20 »
  •
http://ru.wikipedia.org/wiki/X3D

Может это поможет. Папи VRML вроде поддерживает
Записан

Сэр Оффлайн

  • ***
  • Участник
  • Сообщений: 101
  • Благодарностей: 3
  • Репутация: +1/-0
Re: 3D модель в PDF
« Ответ #3 : 19.12.11, 01:15:52 »
  •
Эт в какой версии SW есть сохранение файла в pdf.У меня SW2011 я там чот не нашел такого.
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: 3D модель в PDF
« Ответ #4 : 19.12.11, 02:08:55 »
  •
В SW2011 есть также как и в SW2012
тензодатчики и другие весовые компоненты
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: 3D модель в PDF
« Ответ #5 : 19.12.11, 02:15:11 »
  •

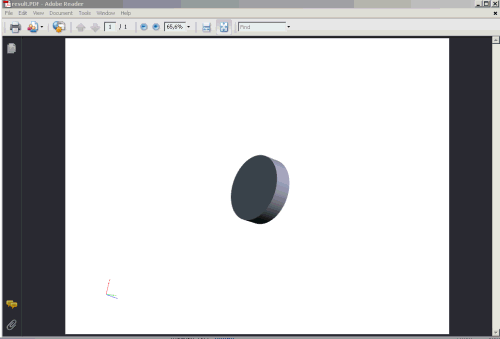

Вот что при этом получается
тензодатчики и другие весовые компоненты
Записан

AlexA Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 271
  • Репутация: +5/-0
Re: 3D модель в PDF
« Ответ #6 : 19.12.11, 09:24:10 »
  •
Если есть возможность установить Adobe Acrobat (не Reader, а полнофункциональный с версией, по-моему, не ниже 8), то 3D-PDF сделаете легко. Для этого исходную модель из Папиа надо перегнать в промежуточный формат (SAT, STP, IGES) и перетащить в окно Acrobat'a.
Записан

Urik Оффлайн

  • *****
  • В Зале славы
  • Завсегдатай
  • Сообщений: 995
  • рЮриковичи мы
  • Репутация: +31/-1
Re: 3D модель в PDF
« Ответ #7 : 19.12.11, 10:45:43 »
  •
Цитата: Pav от 19.12.11, 02:15:11
Вот что при этом получается
Отлично получается. :)
А этот формат "закрытый"? Может оформить как предложение?
менять ничего не рекомендую, хрупкий баланс ошибок, компенсирующих друг друга, заставляет программу работать (с)
Записан

ben Оффлайн

  • ****
  • Активный участник
  • Сообщений: 372
  • Кто такой Джон Галт?
  • Репутация: +9/-10
Re: 3D модель в PDF
« Ответ #8 : 20.12.11, 08:45:34 »
  •
Pokemon, Вам нужен виртуальный принтер, можно акробат полную версию (это будет не лицензия), я лично пользуюсь виртуальным принтером (это когда вместо печати на принтер, печатают в pdf-файл). Приумущества в том что в pdf можно "загнать" из любой программы, где можно отослать на печать (текст, картинки, wed-страницы). У меня стоит doPDF, скачал на dwg.ru. Качество не супер, но пользоваться можно.
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: 3D модель в PDF
« Ответ #9 : 20.12.11, 08:58:42 »
  •
Виртуальный принтер такое не сделает.
тензодатчики и другие весовые компоненты
Записан

ben Оффлайн

  • ****
  • Активный участник
  • Сообщений: 372
  • Кто такой Джон Галт?
  • Репутация: +9/-10
Re: 3D модель в PDF
« Ответ #10 : 20.12.11, 09:03:44 »
  •
Цитата: Pav от 20.12.11, 08:58:42
Виртуальный принтер такое не сделает.
Извините, что не сделает?
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: 3D модель в PDF
« Ответ #11 : 20.12.11, 09:21:10 »
  •
Обратите внимание, что ось которую Вы сделали она не вращается, а моя шайба в файле "result.PDF" вращается :)
тензодатчики и другие весовые компоненты
Записан

ben Оффлайн

  • ****
  • Активный участник
  • Сообщений: 372
  • Кто такой Джон Галт?
  • Репутация: +9/-10
Re: 3D модель в PDF
« Ответ #12 : 20.12.11, 10:51:14 »
  •
Pav, у меня не вращается, только надпись "eneble 3d view" в синей рамочки, так что считайте что вы мне не передали ни какой информации файлом result.PDF. Возможно как альтернатива формат eDrawing  *.edrw. При чем просмотровщик сам халявный с сайта solidworks. Да и компасовский просмотровщик тоже доступный, там вообще конвертация не нужна.
Записан

Pav Оффлайн

  • ******
  • В Зале славы
  • Эксперт
  • Сообщений: 1 364
  • Благодарностей: 28
  • тензодатчики для измерения силы и веса
    • WWW
  • Репутация: +13/-3
Re: 3D модель в PDF
« Ответ #13 : 20.12.11, 11:34:41 »
  •
У Вас скорее всего в просмоторщике отключена эта функция или отсутствует. Откройте обычным AdobeReader.
тензодатчики и другие весовые компоненты
Записан

ben Оффлайн

  • ****
  • Активный участник
  • Сообщений: 372
  • Кто такой Джон Галт?
  • Репутация: +9/-10
Re: 3D модель в PDF
« Ответ #14 : 20.12.11, 11:46:58 »
  •
У меня нет AdobeReader, я от foxit пользуюсь софтом. AdobeReader очень тяжелый, мне не нравиться как он работает.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: 3D модель в PDF
« Ответ #15 : 20.12.11, 13:41:59 »
  •
Цитата: Urik от 19.12.11, 10:45:43
оформить как предложение?
+1
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

Pokemon Оффлайн

  • ****
  • Активный участник
  • Сообщений: 246
  • Win XP + Папи-3D V13
  • Репутация: +2/-0
Re: 3D модель в PDF
« Ответ #16 : 20.12.11, 15:05:33 »
  •
Всем спасибо за ответы, понял, что так просто не сделаешь.
Виртуальный принтер у меня установлен, но с помощью него не получится создать pdf-файл с моделью.
Там удобно создавать обычные pdf'ки , им я постоянно пользуюсь для передачи чертежей заказчику, а я хотел бы именно модель для просмотра.

Что касается Солида, то на него тратиться мы не хотим только из-за этой функции. Там, кстати, есть еще одна удобная функция, сохранения сборки как детали. Очень часто сталкиваешься с тем чтобы передать готовую сборку на сторону и чтобы не собирать, не тратить время и силы на сбор всех компонентов в одном месте (а файлы раскиданы, т.к. многие являются наработкой предприятия и хранятся в различных папках) - мы просто сохраняем сборку как многотельную деталь и передаем заказчику (так я делал на предыдущем месте работы). В Папие такого не сделаешь - поэтому я и хочу создать pdf с моделью.

Это можно занести в предложения к разработчикам - "Создание многотельной детали из сборки" или "Конвертирование сборки в многотельную деталь"
Записан

Bordes Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 236
  • Репутация: +4/-0
Re: 3D модель в PDF
« Ответ #17 : 20.12.11, 16:54:49 »
  •
Примечание к обозначенной в предыдущем посте проблеме сбора (подготовки) файлов для отправки "на сторону" - в Папи v13 для этого появилась библиотека "комплектовщик документов", которая собирает все необходимые файлы "в одном месте", подробнее см. в . "KOMPAS-3D V13\Libs\KDPackageBuilder\KDPackageBuilder.chm".
Записан

Renat Оффлайн

  • ***
  • Участник
  • Сообщений: 163
  • flagman
  • Репутация: +6/-2
Re: 3D модель в PDF
« Ответ #18 : 21.12.11, 10:50:52 »
  •
Цитата: AlexA от 19.12.11, 09:24:10
Если есть возможность установить Adobe Acrobat (не Reader, а полнофункциональный с версией, по-моему, не ниже 8), то 3D-PDF сделаете легко. Для этого исходную модель из Папиа надо перегнать в промежуточный формат (SAT, STP, IGES) и перетащить в окно Acrobat'a.

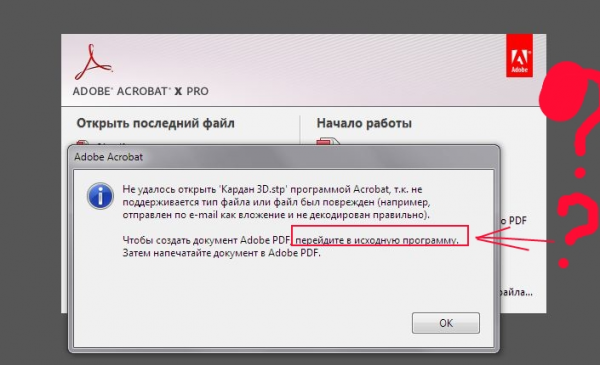

Не получается...
Смотри, что пишет. (см. вложенную картинку)
Вселенная устроена разумно.
Записан

AlexA Оффлайн

  • ****
  •
  • Активный участник
  • Сообщений: 271
  • Репутация: +5/-0
Re: 3D модель в PDF
« Ответ #19 : 21.12.11, 11:09:56 »
  •
Renat
Я пользуюсь девятой версией, и у меня все работает.

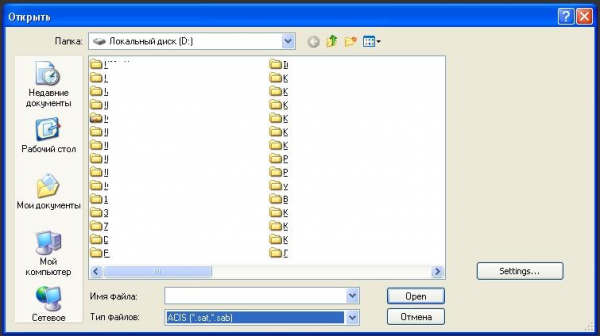

Попробуйте сделать в такой последовательности, как показано на рисунках.

Не исключено также, что в Вашей версии нет возможности конвертировать в PDF-3D. Посмотрите справку.
Записан
