Автор Тема: Волновой редуктор  (Прочитано 1619 раз)

help me, please))) Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 3
  • Репутация: +0/-0
Волновой редуктор
« : 07.12.12, 20:54:08 »
  •
Подскажите, пожалуйста, как начертить 3-d модель гибкого колеса. Гибкое колесо в форме эллипса с эвольвентными зубьями на венце. Смогла начертить только цилиндрическое гибкое колесо с зубьями, но не знаю, возможно ли сделать это по эллипсу?! Заранее спасибо.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Волновой редуктор
« Ответ #1 : 07.12.12, 21:19:18 »
  •
Создать массив впадины по кривой (эллипсу) отдельным телом и потом сделать булевую операцию вычитания.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

help me, please))) Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 3
  • Репутация: +0/-0
Re: Волновой редуктор
« Ответ #2 : 07.12.12, 21:35:48 »
  •
а что такое булевая операция вычитания? и я уже пробовала создавать массив по кривой, у меня не получилось.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Волновой редуктор
« Ответ #3 : 07.12.12, 21:39:09 »
  •
Так выложили б модель что у вас не получается... Многим (мне во всяком случае) не захочется вам помогать и вытягивать с вас информацию без модели...
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

help me, please))) Оффлайн

  • *
  •
  • Прохожий
  • Сообщений: 3
  • Репутация: +0/-0
Re: Волновой редуктор
« Ответ #4 : 07.12.12, 22:01:10 »
  •

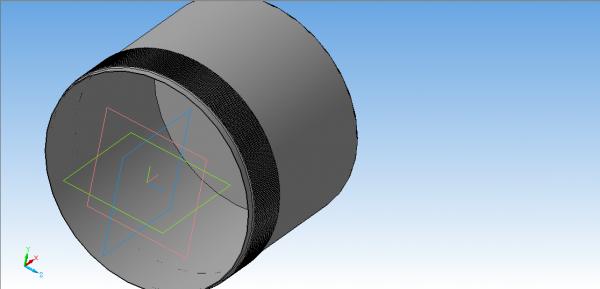

у меня получился цилиндр и вот он...
Записан

Anton85 Оффлайн

  • ***
  •
  • Участник
  • Сообщений: 142
  • Благодарностей: 6
  • Репутация: +12/-0
Re: Волновой редуктор
« Ответ #5 : 08.12.12, 17:10:37 »
  •
Цитата: help me, please))) от 07.12.12, 21:35:48
у меня получился цилиндр и вот он...
модель - это не картинка в формате png, это такой файл с расширением m3d, иконка в проводнике у него в виде кубика с отверстием и фаской...
вот такой файл, в котором пробовали сделать массив по кривой, упакуйте архиватором и выложите здесь...
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Волновой редуктор
« Ответ #6 : 09.12.12, 11:28:42 »
  •
Может, вопрос сформулировать так: требуется построить овальное колесо внутреннего зацепления. Даже m3d для понимания выкладывать не нужно.Просто: как корректно изобразить деформированное колесо? При деформировании будут сужаться впадины колеса, а ширина зубьев останется постоянной. Если кому-нибудь удастся сделать  анимацию процесса деформирования упругого обода сателлитами- это будет большим достижением!
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Волновой редуктор
« Ответ #7 : 09.12.12, 12:26:12 »
  •
Цитата: Николай от 09.12.12, 11:28:42
Если кому-нибудь удастся сделать  анимацию процесса деформирования упругого обода сателлитами- это будет большим достижением!
Выложите модель. У меня че то туго представляется форма зуба.

Хотя что то похожее уже выкладывал на форуме, но хотите выложите модель "эллипсоидного" колеса и второго с ним входящий в зацепление будет вам ролик с процессом создания подобного рода анимацией.

Если у меня получится с первой попытки сотворить то что думаю, то можно окончательный вариант снятия ролика провести с кем нить одним через скайп.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Волновой редуктор
« Ответ #8 : 09.12.12, 13:33:59 »
  •
 Вот интересно: как между собой соотносятся Поверхностное моделирование, Волновой редуктор и
Цитата: help me, please))) от 07.12.12, 20:54:08
Подскажите, пожалуйста, как начертить 3-d модель гибкого колеса. Гибкое колесо в форме эллипса с эвольвентными зубьями на венце. Смогла начертить только цилиндрическое гибкое колесо с зубьями, но не знаю, возможно ли сделать это по эллипсу?! Заранее спасибо.
Для общего развития:  Волновой редуктор
Ищите,  и обрящете!
+ Благодарностей: 1
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Волновой редуктор
« Ответ #9 : 09.12.12, 17:07:14 »
  •
Понравился ваш вариант, но по ходу этот механизм ошибочно назван волновым редуктором:

- Волновая передача
- Циклоидальная передача

По ссылкам представлен текст и гифки которые ставят все точки над И.
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

Kirilius83 Оффлайн

  • *******
  •
  • Гуру
  • Сообщений: 1 526
  • Благодарностей: 38
  • Репутация: +30/-7
Re: Волновой редуктор
« Ответ #10 : 10.12.12, 09:40:25 »
  •
Ссылки одинаковые.
http://ru.wikipedia.org/wiki/%D0%92%D0%BE%D0%BB%D0%BD%D0%BE%D0%B2%D0%BE%D0%B9_%D1%80%D0%B5%D0%B4%D1%83%D0%BA%D1%82%D0%BE%D1%80

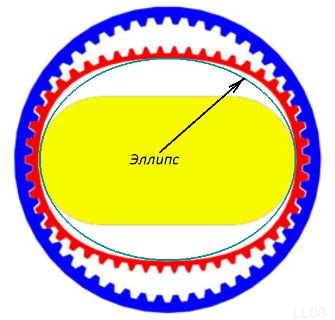

Красненькое надо смоделировать?


ЗЫ красное колесо не крутится (ну всмысле не как желтый элемент), а деформируется желтым элементом.
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Волновой редуктор
« Ответ #11 : 10.12.12, 12:54:58 »
  •
Красненькое. На анимации лучше затормоизить красненькое, тогда медленный поворот синенького будет виден отчётливо.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Волновой редуктор
« Ответ #12 : 10.12.12, 19:21:34 »
  •
Цитата: Kirilius83 от 10.12.12, 09:40:25
ЗЫ красное колесо не крутится (ну всмысле не как желтый элемент), а деформируется желтым элементом.
что то по любому будет крутится у красного и синего колес разное числ зубьев)
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

Алхимик Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 454
  • Благодарностей: 102
  • Репутация: +52/-4
Re: Волновой редуктор
« Ответ #13 : 10.12.12, 21:18:45 »
  •

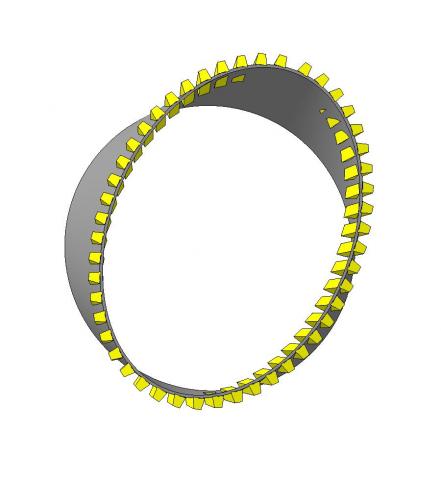

Моя первая попытка сделать волновое колесо)
Кому буду нужен стучитесь в почту ;)
Ссылка на парочку моих видео уроков.
Записан

СВ Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 064
  • Благодарностей: 25
  • Wxp; К5.11...К11
  • Репутация: +15/-8
Re: Волновой редуктор
« Ответ #14 : 10.12.12, 21:31:40 »
  •
...
 (как удалить?)
АСЫ, говорите с новичками на понятном им языке !
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Волновой редуктор
« Ответ #15 : 11.12.12, 05:58:33 »
  •
Цитировать
Трудно найти черную кошку в темной комнате, особенно если ее там нет.

 В технике эвольвенту окружности используют как профиль зуба для колёс зубчатой передачи.
 Будем изобретать эвольвенту эллипса?  ;)
Ищите,  и обрящете!
Записан

Kirilius83 Оффлайн

  • *******
  •
  • Гуру
  • Сообщений: 1 526
  • Благодарностей: 38
  • Репутация: +30/-7
Re: Волновой редуктор
« Ответ #16 : 11.12.12, 08:31:31 »
  •
Зачем? Там же вроде профиль зуба стандартный?
Надо нарисовать обыбную шестерню - с этим то проблем нет.  А вот потом надо её деформировать...

Интересно в ФАМе можно делать ролики с деформацией? Тогда проще - загнать модели в ФАМ и там нагрузку приложить от водила  :-)))

ЗЫ надо сначала закон кривой выяснить, какой она формы-то? Хотя если достоверность не требуется....
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Волновой редуктор
« Ответ #17 : 11.12.12, 09:04:14 »
  •
Цитата: Kirilius83 от 11.12.12, 08:31:31
...ЗЫ надо сначала закон кривой выяснить, какой она формы-то? Хотя если достоверность не требуется....
Вот-вот! Может с этого и надо начинать, а не вписывать "первое понравившееся" слово?  ;)
 P.S. Подобные механизмы видел и держал в руках на одной из прошлогодних выставок в ВВЦ. Экспозицию представляли преподаватели и студенты МВТУ (ныне МГТУ) им. Н.Э.Баумана.
Ищите,  и обрящете!
Записан

Николай Оффлайн

  • ******
  • Эксперт
  • Сообщений: 1 421
  • Благодарностей: 26
  • Репутация: +30/-1
Re: Волновой редуктор
« Ответ #18 : 11.12.12, 09:28:00 »
  •
Для демонстрации принципа работы  и визуализации достаточно принять, что кривая всё-таки- эллипс.Ну, допустим, что в результате титанической работы с привлечением различных теорий упругости рассчитали кривую. Провисание малой оси эллипса отличается от расчётной  на 2мм.(О, ужас!). Что это меняет в кинематике? Есть конструкции, где вообще металлическое колесо заменено зубчатым прорезиненным  ремнём. И зачем тогда "закон кривой", если свободные ветви мотаются?
Записан

Goran Оффлайн

Re: Волновой редуктор
« Ответ #19 : 11.12.12, 09:45:09 »
  •
Цитата: Николай от 11.12.12, 09:28:00
... достаточно принять, что кривая всё-таки- ....
Уже давно все принято и рекомндовано  :)
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
+ Благодарностей: 2
Записан
