Автор Тема: Листовая вытяжка  (Прочитано 377 раз)

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Листовая вытяжка
« : 27.06.13, 00:54:44 »
  •
Никогда не сталкивался с подобным построением, поэтому не знаю с чего начать. В двух словах, есть к примеру лист 1000х1000х7 мм. То есть квадрат с толщиной листа 7 мм. Нужно лист зафиксировать по периметру и по центру выдавить, диаметром например 600 мм на глубину 300 мм без утонения материала. Помогите с примером.
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Листовая вытяжка
« Ответ #1 : 27.06.13, 04:26:41 »
  •
 Пример есть в Справке.
Ищите,  и обрящете!
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Листовая вытяжка
« Ответ #2 : 27.06.13, 10:14:36 »
  •
Спасибо за очень подробный ответ, очень полезен был. Но у меня задачка немного сложнее.... Чтобы легче описать, приведу такой пример. Представим что этот квадрат 1000 на 1000 мм эластичный. Мы закрепляем его по периметру. Посредине кладем тяжелый шар (цилиндр) диаметром 600 мм, который провиснет. То есть деформация произойдет по всему листу. Мне это и нужно получить. Не забывая о том что стороны по периметру закреплены.
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Листовая вытяжка
« Ответ #3 : 27.06.13, 10:21:04 »
  •
Есть Кинематческая операция создание детали по напрвляющей.
Сделайте с её помощью вашу деталь.
Но она у Вас будет использоваться только для сборки модели, для визуализации.
Но никак не для изготовления.
 :)

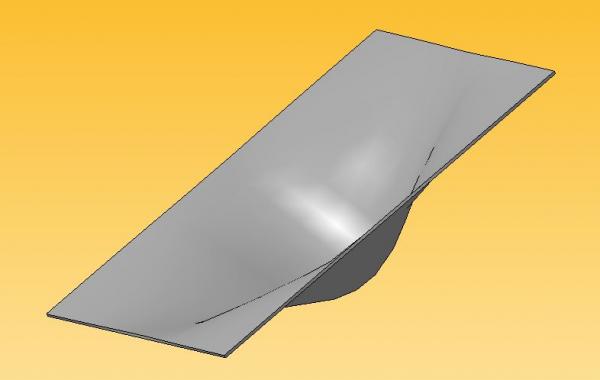

Вот так примерно. :shu:
Dum spiro spero
К14-1
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Re: Листовая вытяжка
« Ответ #4 : 27.06.13, 10:41:07 »
  •

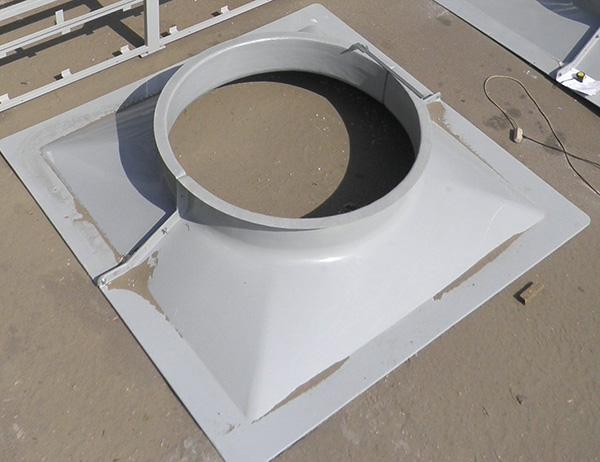

Пока понятия не имею какой должна быть направляющая для данной операции( Для примера приложу фото какой примерно должна получится деталь. Только на фото она сборная, а мне нужно получить цельную, я ее потом порежу и доработаю. И изгиба в основании тоже не должно быть.
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Листовая вытяжка
« Ответ #5 : 27.06.13, 10:46:22 »
  •

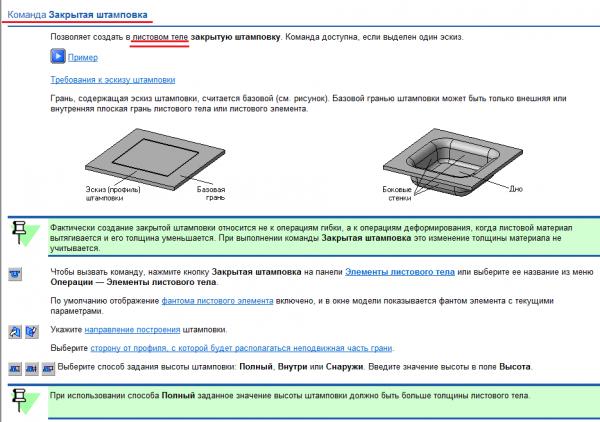

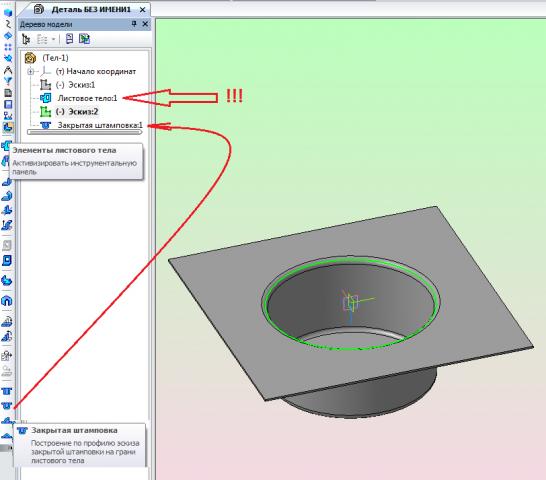

В листовом материале вытяжка не предусмотрена, совсем.
Только гибы,
Данную Деталь можно сделать только через выдавливание, вращение или поверхностное моделирование, но развертку данной детали получить нельзя.
Увы.
Dum spiro spero
К14-1
Записан

Goran Оффлайн

Re: Листовая вытяжка
« Ответ #6 : 27.06.13, 10:52:30 »
  •
Цитата: VIO от 27.06.13, 10:46:22
...
Данную Деталь можно сделать только через выдавливание, вращение или поверхностное моделирование, но развертку данной детали получить нельзя.
...
Можно через пласт точек.
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Re: Листовая вытяжка
« Ответ #7 : 27.06.13, 11:11:09 »
  •
Цитата: VIO от 27.06.13, 10:46:22
В листовом материале вытяжка не предусмотрена, совсем.
Только гибы,
Данную Деталь можно сделать только через выдавливание, вращение или поверхностное моделирование, но развертку данной детали получить нельзя.
Увы.
Мне не нежно получить потом развертку. Мне всего лишь нужна деталь, изготовлять ее никто не будет по моделированию Она уже есть готовая. Ее нужно построить в 3D
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Листовая вытяжка
« Ответ #8 : 27.06.13, 11:11:58 »
  •
 Мне думается, что здесь наиболее уместно воспользоваться командой "Оболочка".  :shu:
Ищите,  и обрящете!
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Листовая вытяжка
« Ответ #9 : 27.06.13, 11:25:24 »
  •

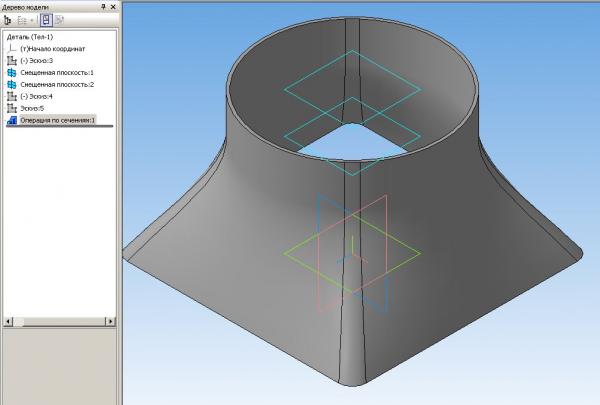

Вот такую?
 :)
Dum spiro spero
К14-1
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Re: Листовая вытяжка
« Ответ #10 : 27.06.13, 11:33:26 »
  •

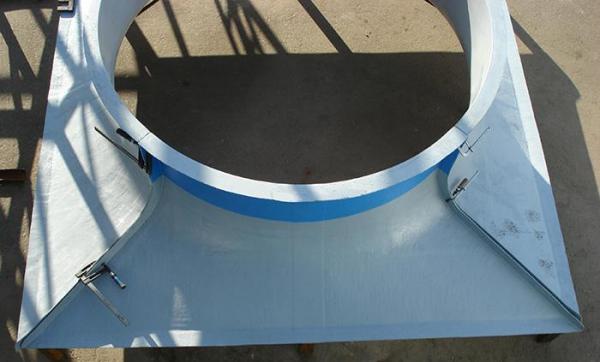

Нет, не такая( Должна идти деформация по всему листу, тут должна получится сложная криволинейная поверхность (смотрите фотографии)
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Листовая вытяжка
« Ответ #11 : 27.06.13, 11:34:06 »
  •

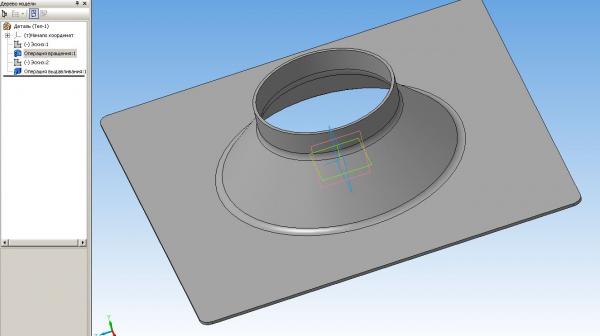

Тогда такая.
 :)
Dum spiro spero
К14-1
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Re: Листовая вытяжка
« Ответ #12 : 27.06.13, 11:53:52 »
  •
 :o Это уже максимально близко)) А можно пример файла сбросить? ::)
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Листовая вытяжка
« Ответ #13 : 27.06.13, 12:01:51 »
  •
Пожалуйста. К14-1 :)
Dum spiro spero
К14-1
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Re: Листовая вытяжка
« Ответ #14 : 27.06.13, 12:20:57 »
  •
В 13-й бы версии компас :~
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: Листовая вытяжка
« Ответ #15 : 27.06.13, 12:28:14 »
  •
Цитата: Andygood от 27.06.13, 12:20:57
В 13-й бы версии компас :~
:)
Dum spiro spero
К14-1
Записан

Andygood Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 17
  • Репутация: +0/-0
Re: Листовая вытяжка
« Ответ #16 : 27.06.13, 12:34:45 »
  •
Спасибо большое :~
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: Листовая вытяжка
« Ответ #17 : 27.06.13, 12:42:06 »
  •

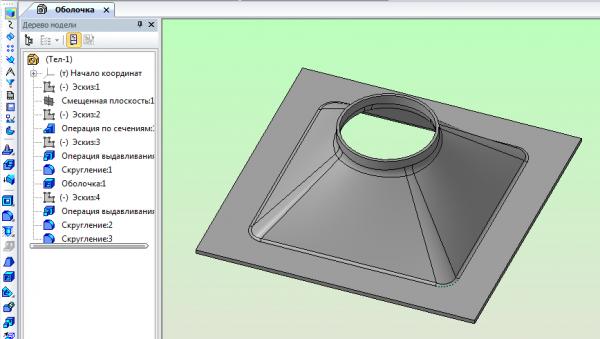

 Вот так "строит" Оболочка.
Ищите,  и обрящете!
Записан
