Автор Тема: вычисление сторон детали с разными уклонами  (Прочитано 342 раз)

strommash Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 20
  • Репутация: +0/-0
вычисление сторон детали с разными уклонами
« : 12.07.13, 09:42:43 »
  •
помогите определить как будут выглядеть стороны этой фигуры. или хотя бы рассчитать длины рёбер, выделенные красным цветом. В прошлой теме было одно смещение, а здесь два.
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: вычисление сторон детали с разными уклонами
« Ответ #1 : 12.07.13, 10:32:01 »
  •
Ответ Вам дали здесь http://forum.papilaytofficial.ru/index.php/topic,24735.msg178540q.php#msg178540 или Вы хотите, чтоб за Вас ещё и поработали?
Записан

strommash Оффлайн

  • **
  •
  • Новичок
  • Сообщений: 20
  • Репутация: +0/-0
Re: вычисление сторон детали с разными уклонами
« Ответ #2 : 12.07.13, 11:22:07 »
  •
это уже другая деталь. здесь обе стороны со смещением. а из того что мне в прошлой теме присылали я ничего не поняла. и как можно понять если шлют готовые чертежи????? я не прошу за меня работать, а прошу объяснить как ведется расчет, т.к. деталей таких у меня много!
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: вычисление сторон детали с разными уклонами
« Ответ #3 : 12.07.13, 11:39:26 »
  •

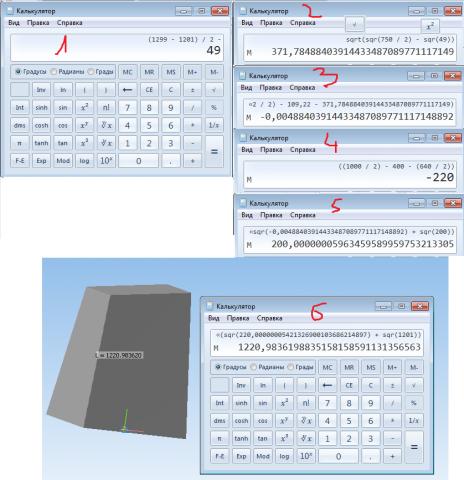

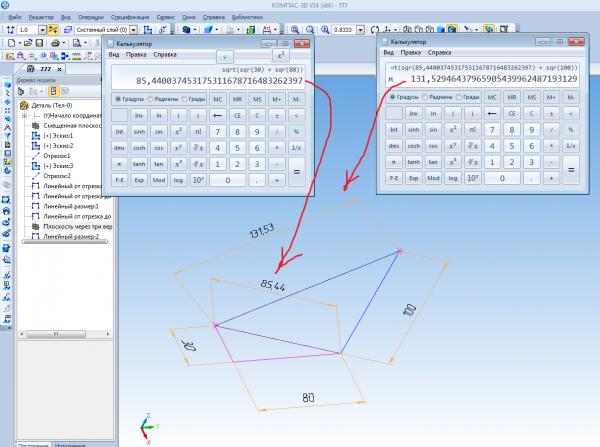

Надеюсь понятно.
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: вычисление сторон детали с разными уклонами
« Ответ #4 : 12.07.13, 11:46:06 »
  •
Цитата: strommash от 12.07.13, 11:22:07
это уже другая деталь. здесь обе стороны со смещением. а из того что мне в прошлой теме присылали я ничего не поняла. и как можно понять если шлют готовые чертежи????? я не прошу за меня работать, а прошу объяснить как ведется расчет, т.к. деталей таких у меня много!
А Вы модель в Папие построить не пробовали? После чего просто измерить потребное опять же средствами Папиа.
 Кстати: размерчик 113** сильно "кривой".
Ищите,  и обрящете!
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: вычисление сторон детали с разными уклонами
« Ответ #5 : 12.07.13, 12:04:26 »
  •

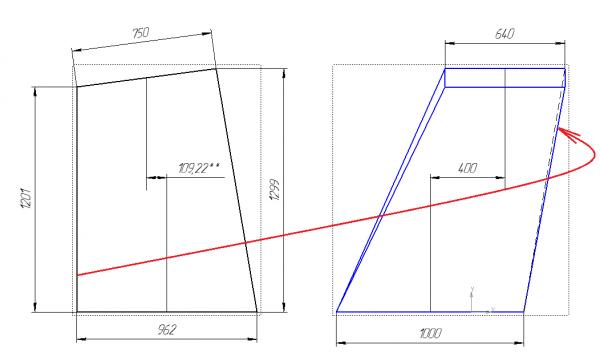

Так же просто как всегда.
 :)
Ребро 1201 не вертикально
Dum spiro spero
К14-1
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: вычисление сторон детали с разными уклонами
« Ответ #6 : 12.07.13, 13:05:46 »
  •
 Ещё как не вертикально!  :-)))
Ищите,  и обрящете!
Записан

Sabahs Онлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 290
  • Благодарностей: 190
  • Embarcadero RAD Studio Delphi XE4
    • WWW
  • Репутация: +53/-1
Re: вычисление сторон детали с разными уклонами
« Ответ #7 : 12.07.13, 13:29:38 »
  •
И, что?
Последнее редактирование: 12.07.13, 16:00:12 от Sabahs
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: вычисление сторон детали с разными уклонами
« Ответ #8 : 12.07.13, 13:36:35 »
  •
Цитата: obesov от 12.07.13, 13:05:46
Ещё как не вертикально!  :-)))
Я имею ввиду левый вид, там где соит размер.
 :)
Dum spiro spero
К14-1
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: вычисление сторон детали с разными уклонами

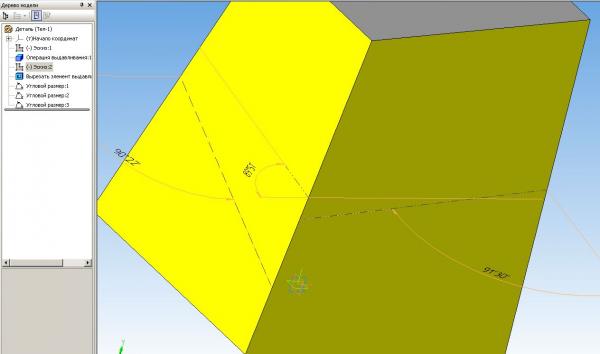

« Ответ #9 : 12.07.13, 15:10:26 »
  •
 Владимир Иванович, обменяемся модельками?  ;)
 У меня прямой угол (вертикальность) получается... :`(

Ищите,  и обрящете!
Записан

Goran Оффлайн

Re: вычисление сторон детали с разными уклонами
« Ответ #10 : 12.07.13, 15:21:12 »
  •
Цитата: obesov от 12.07.13, 15:10:26
...
 У меня прямой угол (вертикальность) получается... :`(
 ...
У Вас получается "вертикальность" проекции ребра на плоскость (размер 1201). Сделайте еще один вид станет понятнее  :)
(размер 640 переменный)
Меня очень не любят эстеты, за это
Я их тоже не очень люблю ! (А. Макаревич)
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: вычисление сторон детали с разными уклонами
« Ответ #11 : 12.07.13, 15:23:26 »
  •
Цитата: obesov от 12.07.13, 15:10:26
Владимир Иванович, обменяемся модельками?  ;)
Я её модель не сохранял, набросал поверил и всё уртилизировал.
А что конретно Вас интересует?

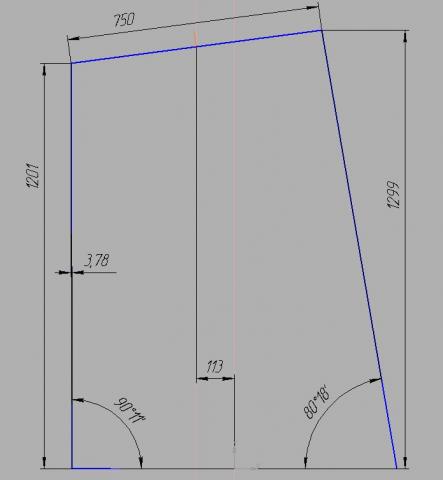

Вид спереди.
Dum spiro spero
К14-1
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: вычисление сторон детали с разными уклонами
« Ответ #12 : 12.07.13, 15:34:26 »
  •

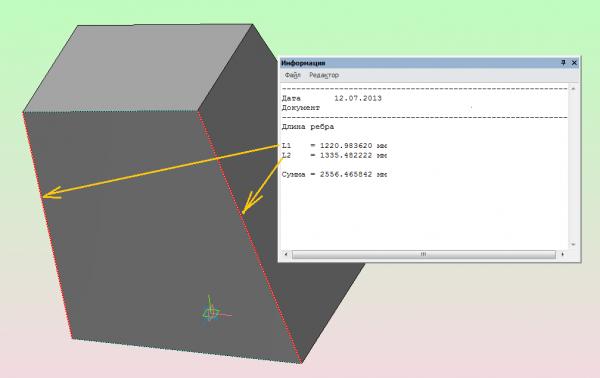

Вот модель и чертёж с неё. Всё выполнено по размерам оригинала. Прямого угла там нет.
Записан

obesov Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 1 665
  • Благодарностей: 108
  • Win7 KOMPAS 14 SP1
  • Репутация: +40/-8
Re: вычисление сторон детали с разными уклонами
« Ответ #13 : 12.07.13, 15:38:09 »
  •
Цитата: Goran от 12.07.13, 15:21:12
У Вас получается "вертикальность" проекции ребра на плоскость (размер 1201). Сделайте еще один вид станет понятнее  :)
(размер 640 переменный)
Собственно, речь и идёт о "вертикальности" в проекции. (Это если проследить мой диалог с VIO в этой ветке. И ещё один вид я уже "делал" - см. скрин выше).  :)

Цитата: VIO от 12.07.13, 15:23:26
Я её модель не сохранял, набросал поверил и всё уртилизировал.
А что конретно Вас интересует?
Вид спереди.
Меня интересует: не "накосячил" ли я при построении своей модели?  :shu:

 Накосячил, однако...  :`(
 Размер 113, да ещё с двумя звёздами.  :bang:
 Хотя и другие размеры "звезданутые"...
Ищите,  и обрящете!
Записан

YNA Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 2 097
  • Благодарностей: 46
  • Папи V14_SP1
  • Репутация: +47/-1
Re: вычисление сторон детали с разными уклонами
« Ответ #14 : 12.07.13, 15:44:06 »
  •
Я имею в виду вот что. Там не может быть прямой угол.
Записан

VIO Оффлайн

  • *******
  • В Зале славы
  • Гуру
  • Сообщений: 4 231
  • Благодарностей: 149
  • А всё таки она вертится
  • Репутация: +34/-2
Re: вычисление сторон детали с разными уклонами
« Ответ #15 : 12.07.13, 16:01:02 »
  •

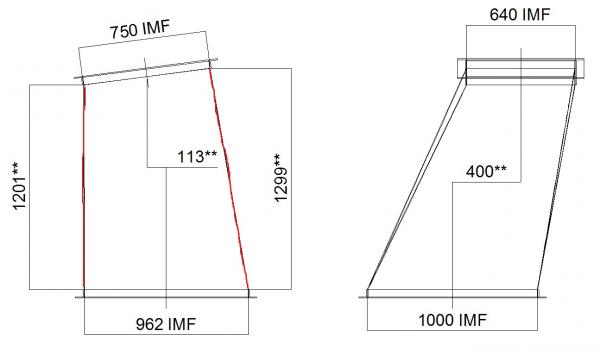

Вот так это выглядит.
 :)
Dum spiro spero
К14-1
Записан
